荆州0.8MW屋顶分布式光伏项目AGC/AVC控制系统配置：PBox6218ZK与PBox6220-PQCT应用

项目概况

荆州某玻璃制造企业0.8MW屋顶分布式光伏发电项目位于湖北省荆州市沙市区某产业园区内厂房，项目采用AGC/AVC控制系统实现并网光伏电站的自动发电控制与自动电压控制。

项目背景与应用方向

湖北荆州某玻璃制造企业厂站配置1套AGC/AVC控制系统，用于维持电力系统的频率和电压在合理范围内，确保电力系统的稳定性和可靠性。通过自动化的控制，它们可以及时响应负荷变化和电网扰动，使发电机的输出与负荷需求匹配，并保持电网的电压稳定，从而提供可靠的电力供应。

项目设备配置

本项目核心设备采用杭州领祺科技的PBox6218ZK通讯管理机与PBox6220-PQCT分布式电源协调装置，配合壹圆继保的YYB-9681电网解列装置，形成完整的AGC/AVC控制方案。

名称	型号	单位	数量	厂家
通讯管理机	PBox6218ZK	套	1	领祺
分布式电源协调装置	PBox6220-PQCT	套	1	领祺
电网解列装置	YYB-9681	台	1	壹圆继保
分布式电源协调装置软件	V1.0	套	1	领祺
通用数据采集软件	V2.0	套	1	领祺

核心产品功能

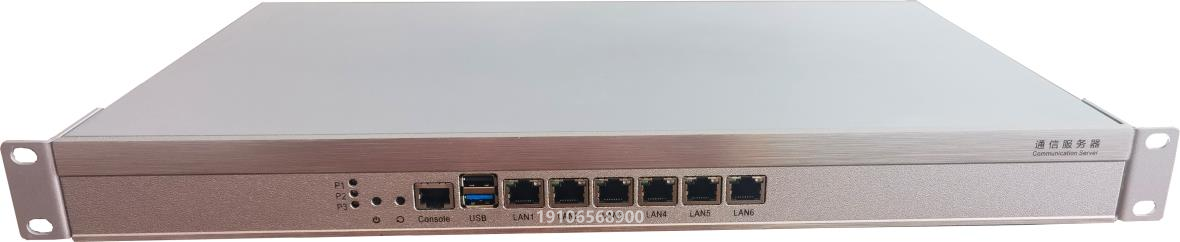

PBox6218ZK通讯管理机

PBox6218ZK作为本项目的数据通信枢纽，负责现场各类设备信息的采集、协议转换与远动数据转发，支撑调度中心对光伏电站的实时监控与指令下达。

PBox6220-PQCT分布式电源协调装置

PBox6220-PQCT是领祺科技专为分布式电源并网场景设计的协调控制装置，配合专用软件V1.0实现群控群调功能，满足电网对分布式光伏电站AGC（自动发电控制）和AVC（自动电压控制）的接入要求。

项目实施周期

项目实施分为五个阶段，确保系统从硬件安装到并网联调的全程质量管控：

阶段	工作内容
第一阶段	现场设备布线实施
第二阶段	打通现场设备网络
第三阶段	信息采集、转发、调度通道配置
第四阶段	并网后群控群调配置、调度联调对点
第五阶段	验收

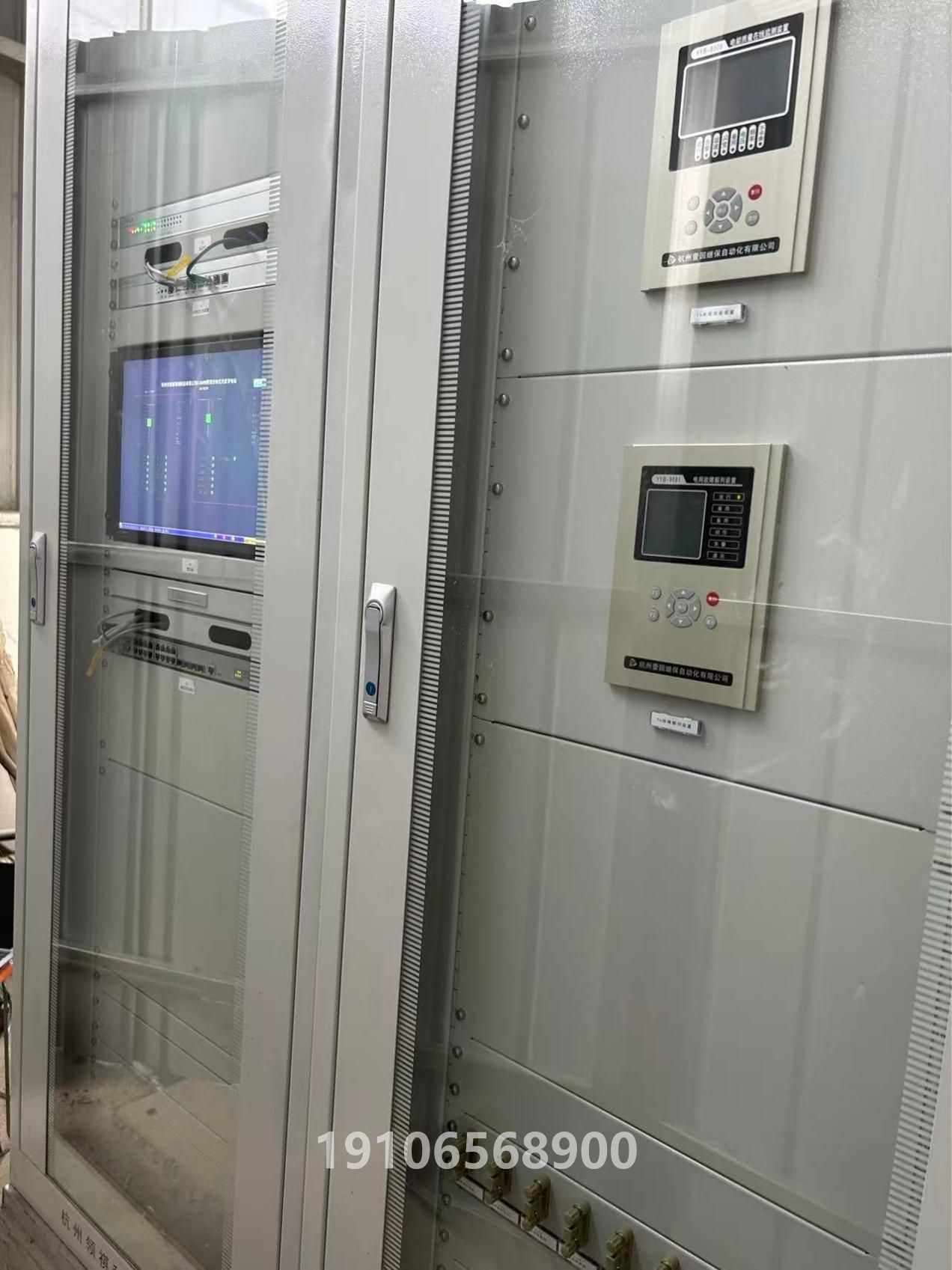

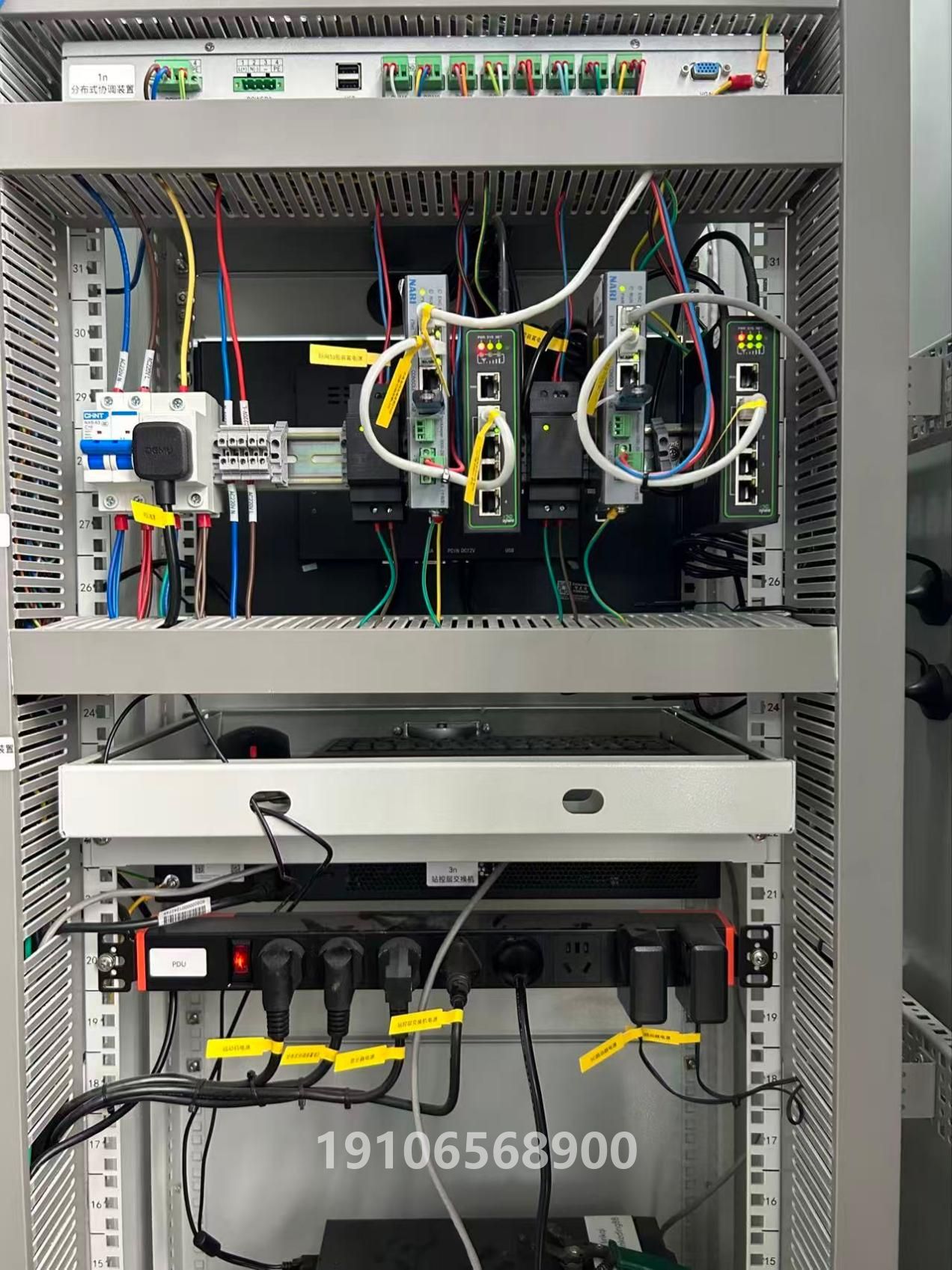

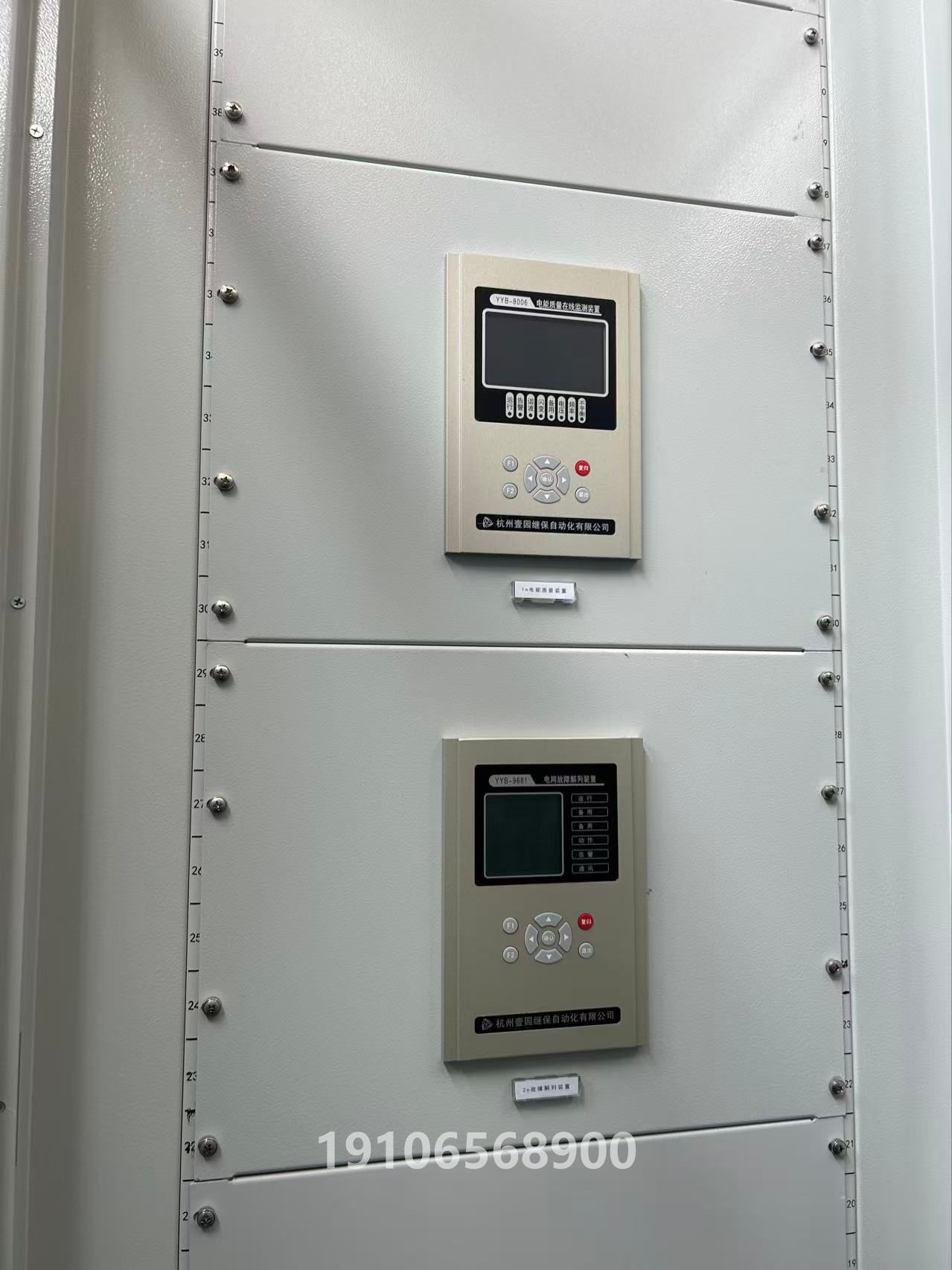

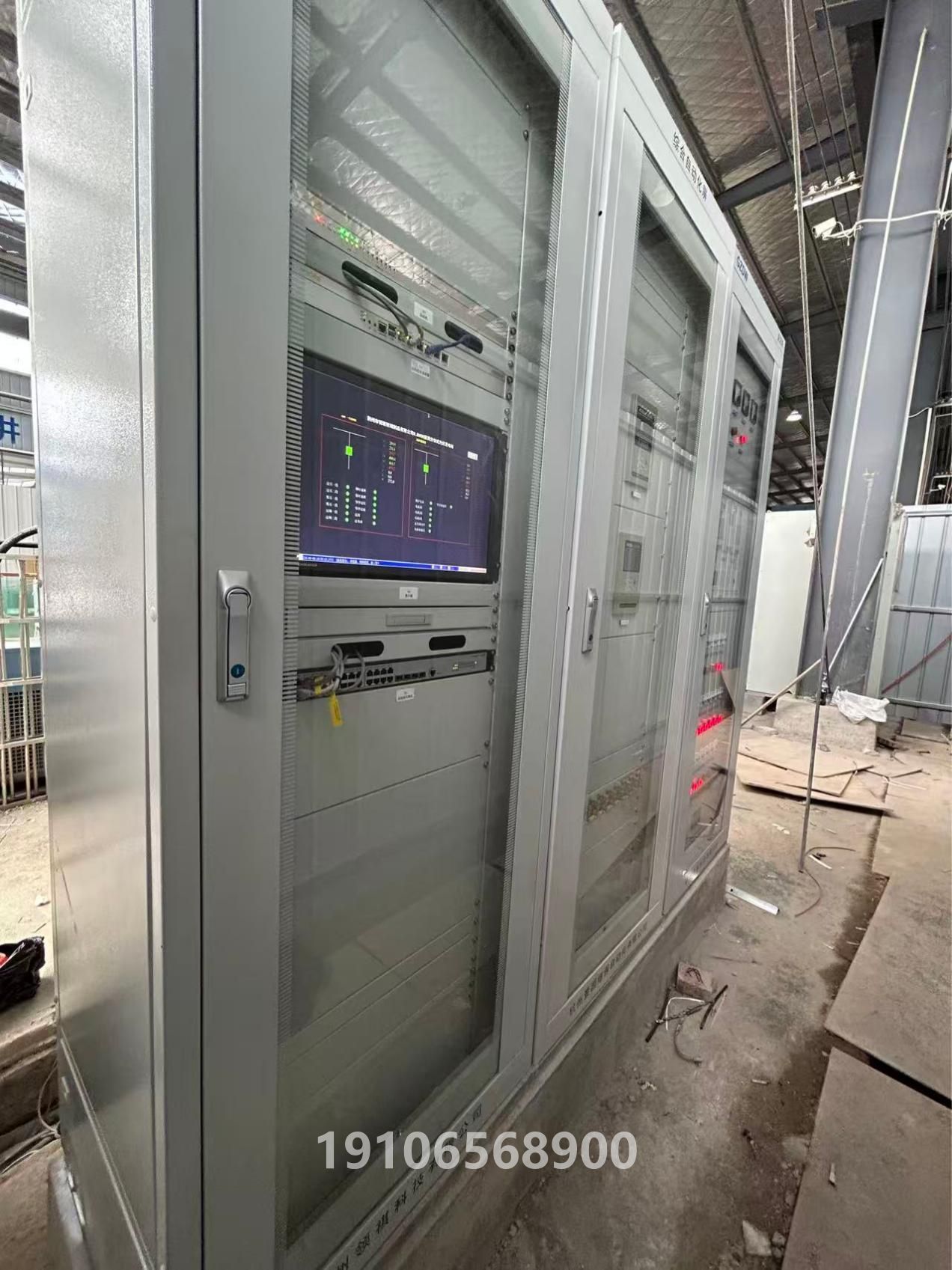

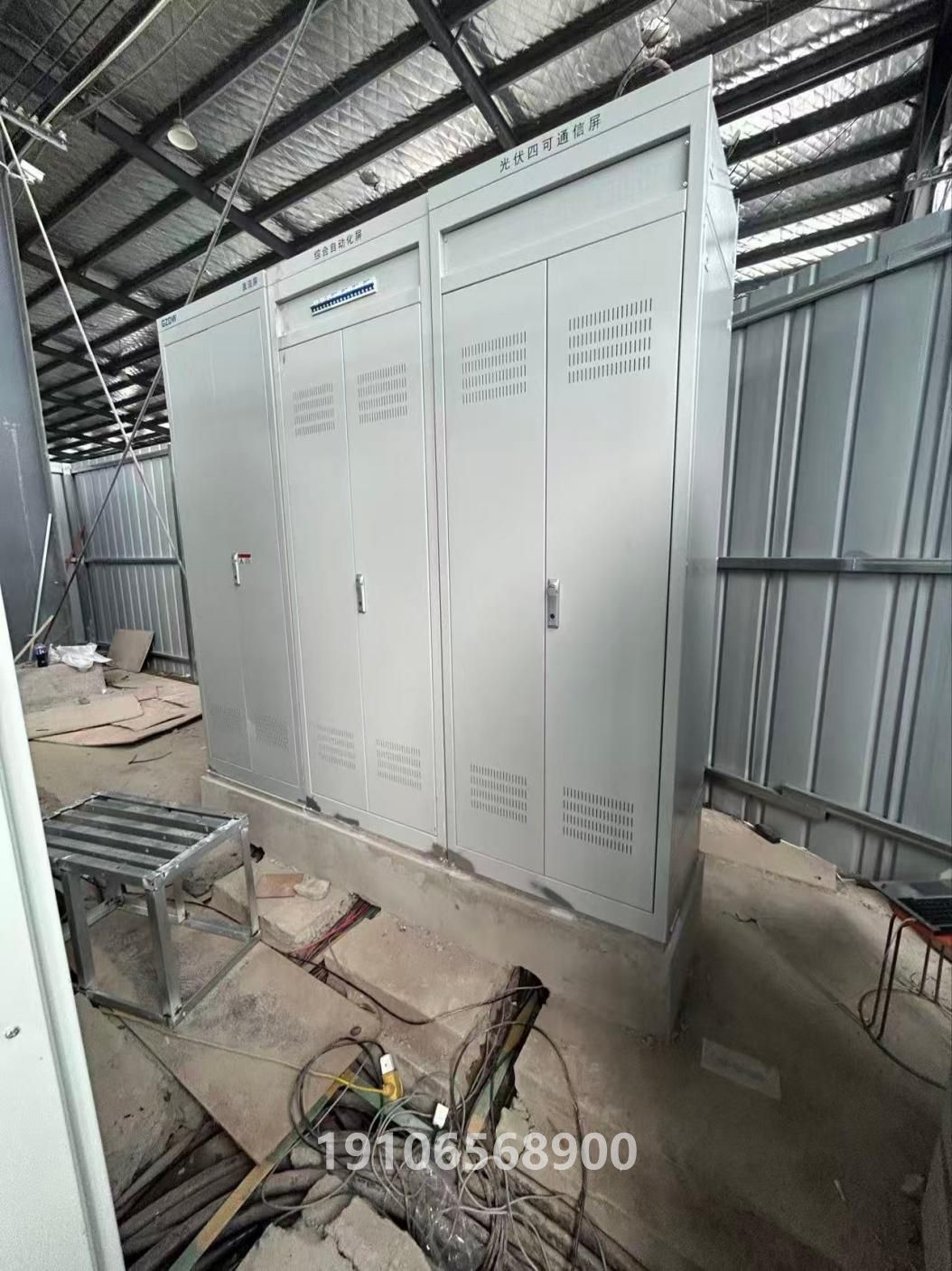

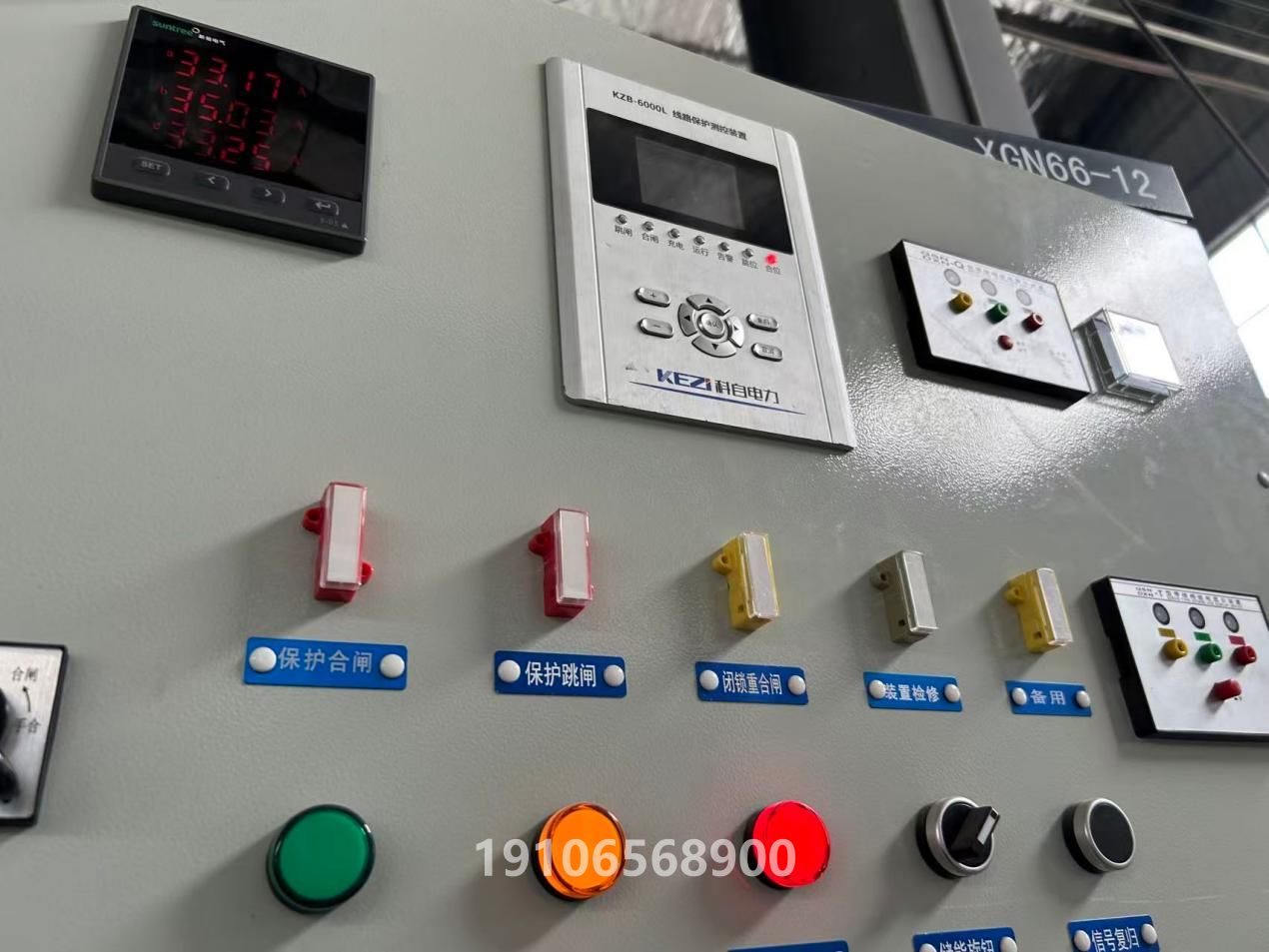

现场设备

FAQ

AGC/AVC控制系统在分布式光伏项目中的作用是什么？

AGC（自动发电控制）负责调节光伏电站的有功功率输出，使发电与负荷需求匹配；AVC（自动电压控制）负责调节无功功率，维持并网点电压稳定。两者协同工作，确保分布式光伏电站并网后不会对电网频率和电压造成不良影响。

PBox6218ZK通讯管理机的主要功能有哪些？

PBox6218ZK通讯管理机支持多种工业通信协议，可实现现场逆变器、电表、保护装置等设备的统一接入与数据采集，并通过调度通道将数据转发至电网调度中心，同时接收调度下发的控制指令。

PBox6220-PQCT分布式电源协调装置如何实现群控群调？

PBox6220-PQCT通过采集电站内各逆变器的运行数据，根据电网调度下发的有功/无功功率目标值，按照预设策略分配至各台逆变器执行，实现对整站有功功率和无功功率的协调控制，满足电网AGC/AVC调节要求。

分布式光伏项目为什么需要配置电网解列装置？

电网解列装置（如本项目配置的YYB-9681）用于检测电网异常状态（如频率越限、电压越限、失压等），在电网发生故障时迅速断开光伏电站与电网的连接，防止光伏电站向故障电网送电，保障人员和设备安全。
