PFCS-3000B新能源场站一次调频解决方案：快速频率响应与AGC协同控制
PFCS-3000B 通过毫秒级采样、策略运算和控制报文输出，将并网点频率、电压、AGC指令、压板状态与发电单元运行状态统一纳入闭环计算，帮助新能源场站在涉网试验和实际运行中稳定、快速、可验证地完成一次调频响应。
一、应用背景
新能源场站具有出力波动大、受天气影响明显、并网运行不确定性高等特点。随着光伏、储能等装机比例提升，电网对场站快速频率响应、快速调压、调度协同和动作可追溯能力提出了更高要求。
- 频率越限时，场站需要在较短时间内完成检测、计算、限幅、分配和下发，避免频率扰动继续扩大。
- AGC/AVC 与一次调频需要协同工作，既要保证调度目标，又要避免反向指令互相抵消。
- 涉网试验需要可在线调整的定值、测试通道、频率校准和动作记录，减少重复下装工程和现场接线工作。
二、核心能力
2.1 控制逻辑

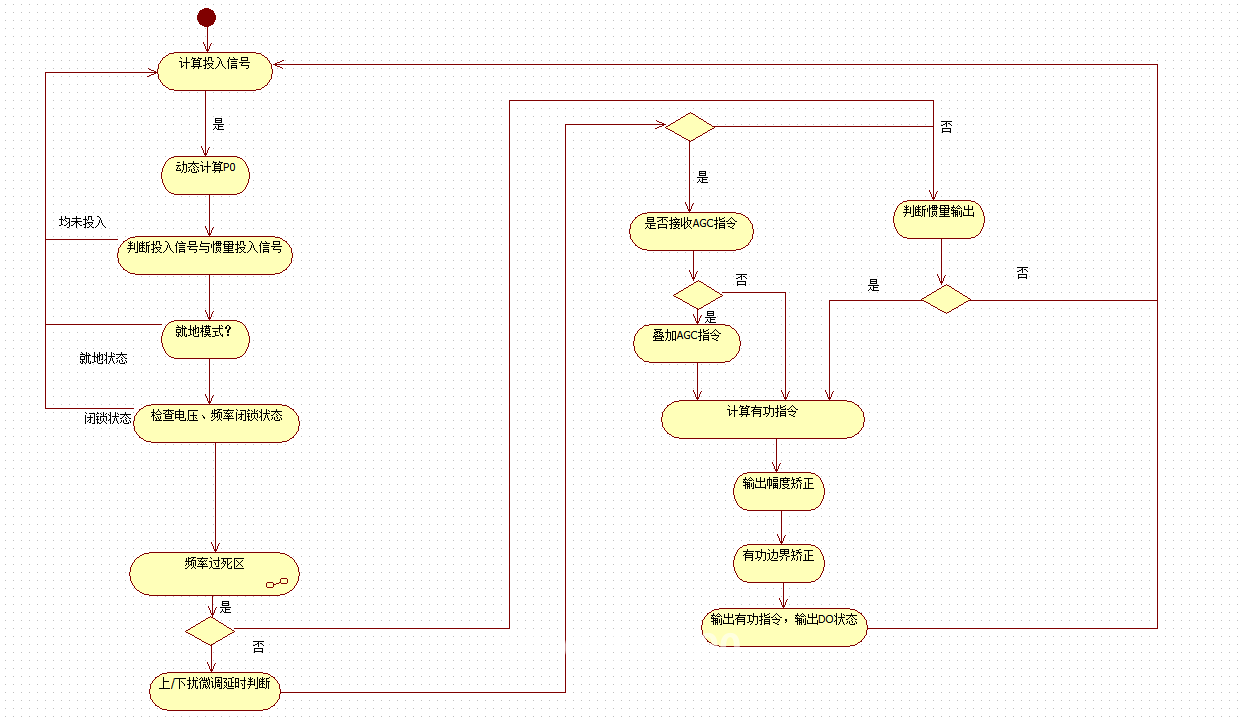

装置按配置的运行周期循环计算。频率正常时持续更新 P0，作为频率扰动发生时的有功初始稳态功率；频率越过调节死区并满足延时判据后，进入一次调频动作计算；若未越死区，则继续判断频率变化率是否触发惯量输出。
- 低频时增加有功输出，高频时减少有功输出，采用有功-频率下垂曲线控制。
- 收到 AGC 指令时，按照“同向叠加、反向闭锁”的原则处理；当 AGC 指令与一次调频方向冲突时，优先保障一次调频动作有效性。
- 输出前执行有功限幅、上下限校验，并结合投入/闭锁/就地状态判断是否真正下发到发电单元。
2.2 关键定值参数
| 参数 | 典型/初始值 | 说明 |
|---|---|---|
| 过频调差率 / 欠频调差率 | 3 | 影响有功与频率计算；不同地区可按现场要求整定，安徽地区示例为 3 |
| 额定功率 Pn | 电站容量 | 取光伏电站标称额定功率，用于调频输出计算和限幅 |
| 基准频率 | 50Hz | 一般保持默认值 |
| 电压闭锁上限 / 下限 | 65 / 50 | 额定相电压为 57.7V 时的默认值；现场按 110%-115%、85%-90% 区间调整 |
| 有功调节死区 | 1% | 涉网试验做有功梯度时可临时调整为 0.1 或 0.01，试验后恢复 |
| 惯量时间常数 | 0 | 按涉网试验要求设置；为 0 时惯量相关计算不生效 |
| 惯量频率变化死区 | 0 | 作为惯量响应速度阈值，频率变化率超过该值动作 |
| 惯量响应投入 | 0/1 | 需要惯量响应时置 1，开启惯量响应功能 |
三、核心能力指标
| 能力 | 说明 | 客户价值 |
|---|---|---|
| 毫秒级响应 | 策略运算周期、调频/调压控制报文发出时间可按 ≤5ms 指标设计 | 缩短检测到控制输出的链路时间，提高涉网试验通过率 |
| 高精度频率采集 | 支持交流采样与快频装置采集；频率测量精度可达 ±0.002Hz/≤0.003Hz 级 | 为一次调频和惯量响应提供可靠触发基础 |
| AGC协同 | 支持闭锁AGC、闭锁一次调频、叠加AGC指令、同向叠加/反向闭锁等协作模式 | 避免调频动作与AGC指令互相冲突 |
| 在线定值配置 | 压板、定值参数、AGC协作模式可在线修改，无需重启 | 现场调试灵活，适配不同区域技术要求 |
| 动作闭锁与限幅 | 按投入状态、闭锁状态、就地状态、有功上下限和限幅策略输出安全指令 | 降低误动、越限和异常设备参与控制的风险 |
四、联调与试验优势
- 测试模式通过测试时间自动倒计时，时间归零后退出测试，适合涉网试验和临时屏蔽。
- 频率、电压可基于标准信号进行现场校准，优先采用偏移校准，必要时采用系数校准。
- 动作记录包含频率、计算有功指令、执行有功指令、P0、AGC指令值和一次调频动作信号，便于试验复盘。
- 异常发电单元可在指令下发瞬间被屏蔽，避免向异常设备继续发送调节指令。
五、产品特点

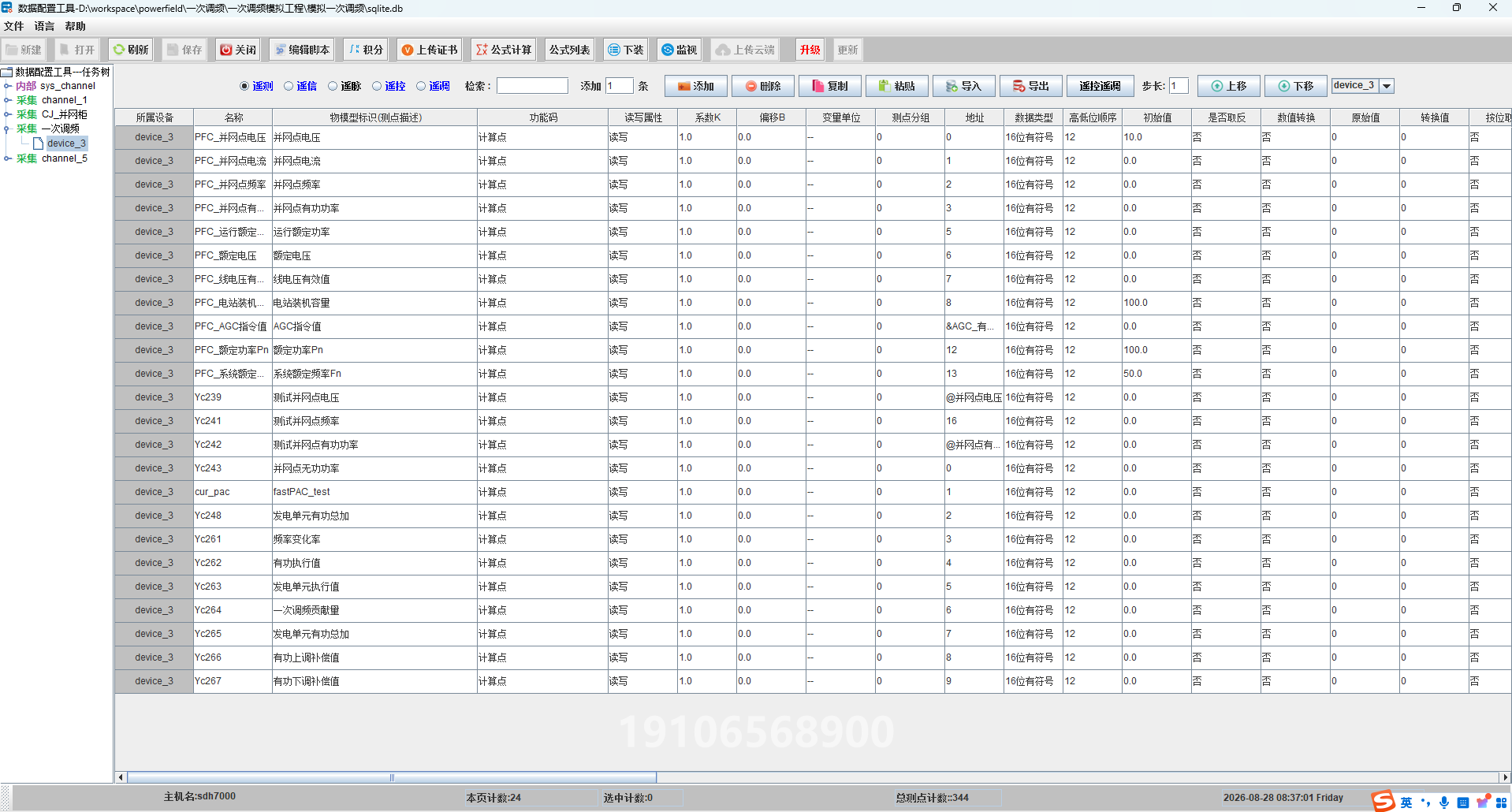

- 配置清晰：测点、定值、压板、DO、测试模式均可按工程阶段逐项核对。
- 响应快速：支持毫秒级测量、策略运算和控制报文输出，满足新能源场站快速响应要求。
- 协同完备：兼顾一次调频、AGC指令、闭锁状态、就地状态和安全限幅。
- 试验友好：支持在线定值调整、测试信号输入和试验模式，减少重复下装和现场反复接线。
六、适用场景
| 场景 | 推荐关注点 |
|---|---|
| 光伏电站一次调频改造 | 并网点频率采集、AGC协同、发电单元群调分配、软硬压板投入 |
| 储能/构网设备快速支撑 | 频率变化率、惯量响应投入、惯量时间常数、调频系数和限幅策略 |
| 涉网试验与第三方测试 | 测试通道、标准信号校准、有功调节死区临时调整、动作记录与导出 |

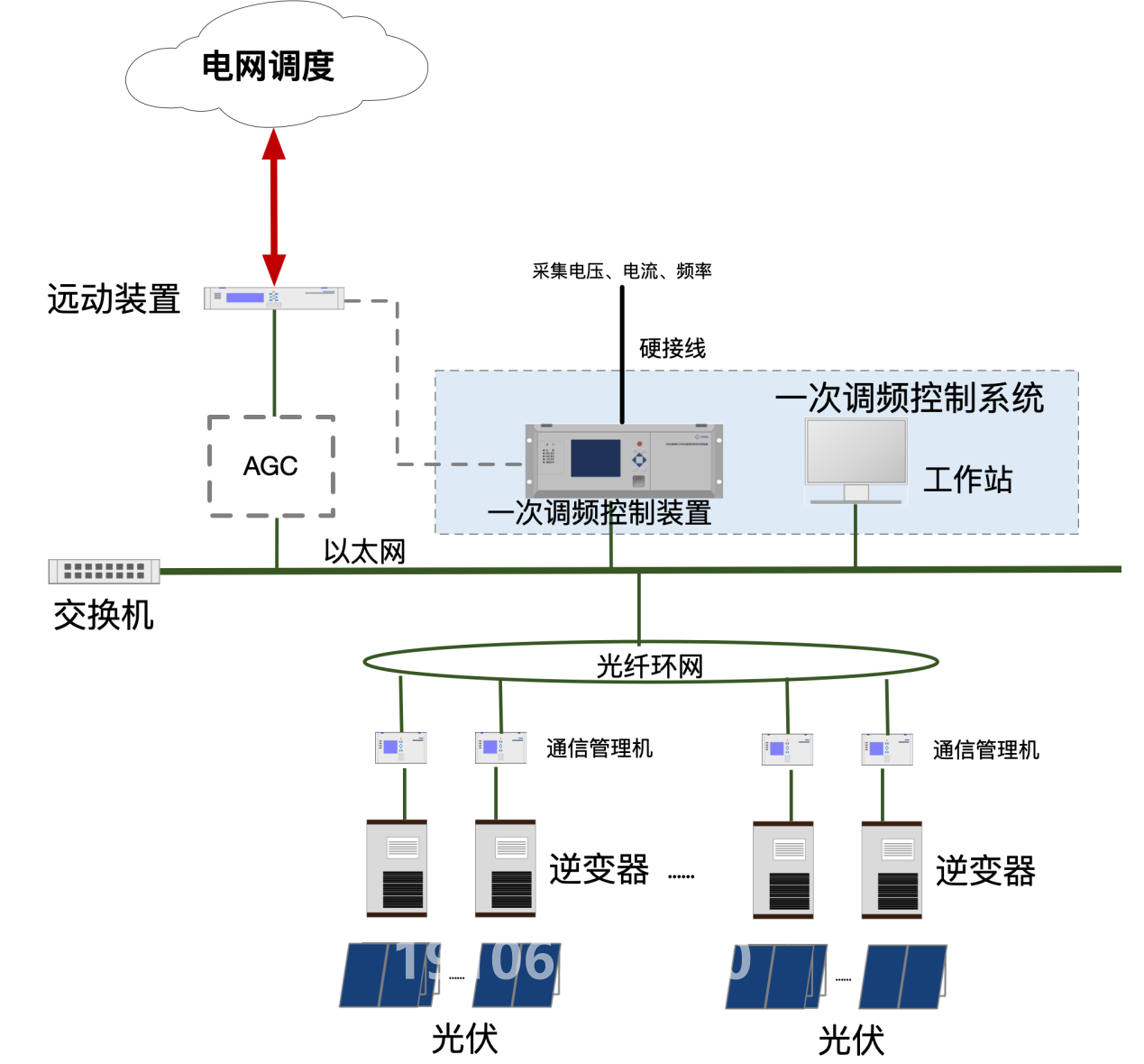

| 多厂家系统接入 | RS-485、以太网、IEC104、IEC61850/GOOSE、HTTP、MQTT 等协议采集转发能力 |
FAQ
Q1：PFCS-3000B 一次调频控制终端适用于哪些类型的新能源场站？
A：PFCS-3000B 面向光伏、储能等新能源场站，适用于需要满足电网快速频率响应、AGC协同和惯量支撑要求的各类并网电站，包括光伏电站一次调频改造、储能/构网设备快速支撑、涉网试验与第三方测试以及多厂家系统接入等场景。
Q2：一次调频的响应速度能达到多少？
A：PFCS-3000B 的策略运算周期、调频/调压控制报文发出时间可按 ≤5ms 指标设计，频率测量精度可达 ±0.002Hz/≤0.003Hz 级，满足新能源场站快速频率响应的严格要求。
Q3：装置如何处理 AGC 指令与一次调频的冲突？
A：PFCS-3000B 采用“同向叠加、反向闭锁”的原则处理 AGC 指令与一次调频的关系。当 AGC 指令与一次调频方向冲突时，优先保障一次调频动作有效性，避免调频动作与AGC指令互相冲突。
Q4：涉网试验期间能否在线调整参数？
A：可以。PFCS-3000B 支持在线定值配置，压板、定值参数、AGC协作模式均可在线修改无需重启。同时支持测试模式（自动倒计时）、在线定值调整和测试信号输入，大幅减少重复下装和现场反复接线的工作量。
Q5：装置支持哪些通信协议？
A：PFCS-3000B 支持 RS-485、以太网、IEC104、IEC61850/GOOSE、HTTP、MQTT 等多种协议采集转发能力，可灵活适配不同厂家的系统接入需求。
