领祺蓝牙四可调试助手

面向蓝牙现场的链路连接、协议调试与网关运维工具

把设备发现、连接验收、协议读取、网关运维和调试可视化，浓缩到一部手机里。

2026 年 9 月 24 日

作者：xusl

---

1 产品定位

领祺蓝牙四可调试助手面向光伏新能源设备的现场安装、调试、巡检和故障定位人员。手机通过蓝牙与现场设备直连，在一个工作流内完成扫描、核对、连接、读取、配置写入和结果留存，覆盖链路建立到运维闭环的完整路径。

核心能力

能力模块	主要功能	现场价值
设备发现与筛选	默认聚焦 LQ/GW 或已识别为 default 的设备，可一键切换”显示所有设备”	减少现场共查干扰，快速锁定目标蓝牙子设备
协议调试	设备标签页提供设备信息、数据、变送器设置、配置四类入口，支持台体调试	在不携带上位机的情况下完成参数读写
网关运维	内置 PBox 管理工具，覆盖设备信息、网络配置、数据查看、系统管理	查看调试数据、APN、链路状态、信道实时值
调试可视化	支持手动收发报文，可查看信道实时通讯报文，文本/HEX 双格式	排查通讯异常时直接看原始报文流
在线升级	支持选择微信文件对蓝牙子设备升级，支持手机下载工程	无需电脑，固件和工程文件随时可下发

适用对象

• 现场调试工程师：蓝牙链路验收、协议点表核对、台体联调
• 设备安装人员：扫码连设备、一键读取基线参数、写入项目配置
• 光伏运维人员：日常巡检、信道监测、SIM/信号质量诊断
• 售后支持人员：远程复现现场问题、抓取通讯报文、保存基线

---

2 扫描发现并核对设备

设备页把**“扫描”和”核对”放在同一屏**：圆形按钮显示扫描状态，列表同时展示设备名称、MAC 地址和 RSSI。

• 默认筛选：仅显示 LQ/GW 或已识别为 default 的设备，减少现场蓝牙共查时的干扰
• 全部显示：需要确认周边所有蓝牙设备时，可勾选”显示所有设备”
• 三要素核对：列表中每条记录同时呈现设备名、MAC、信号强度（RSSI），方便与设备铭牌和拓扑表对照

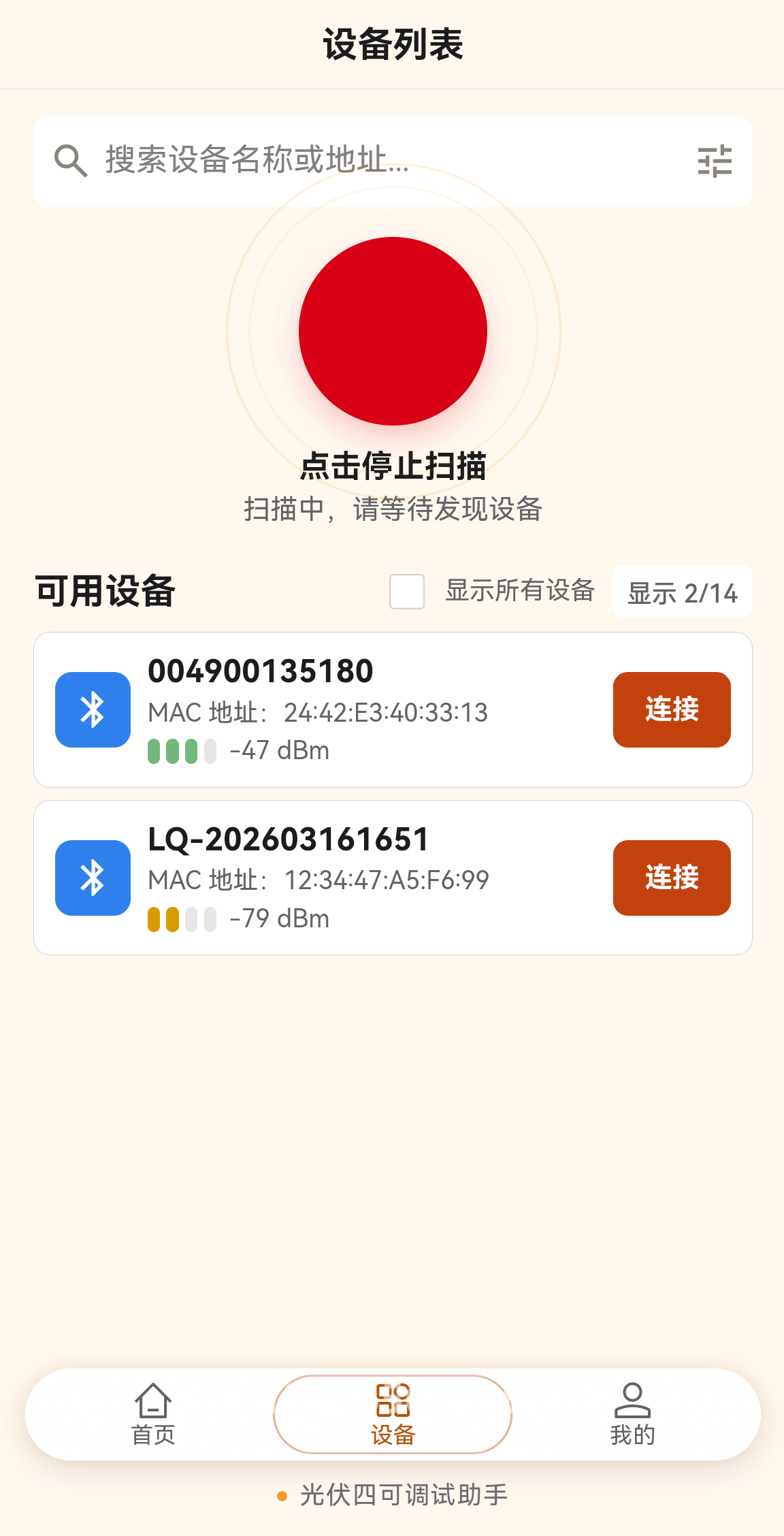

图：扫描进行中，列表实时刷新设备名/MAC/RSSI

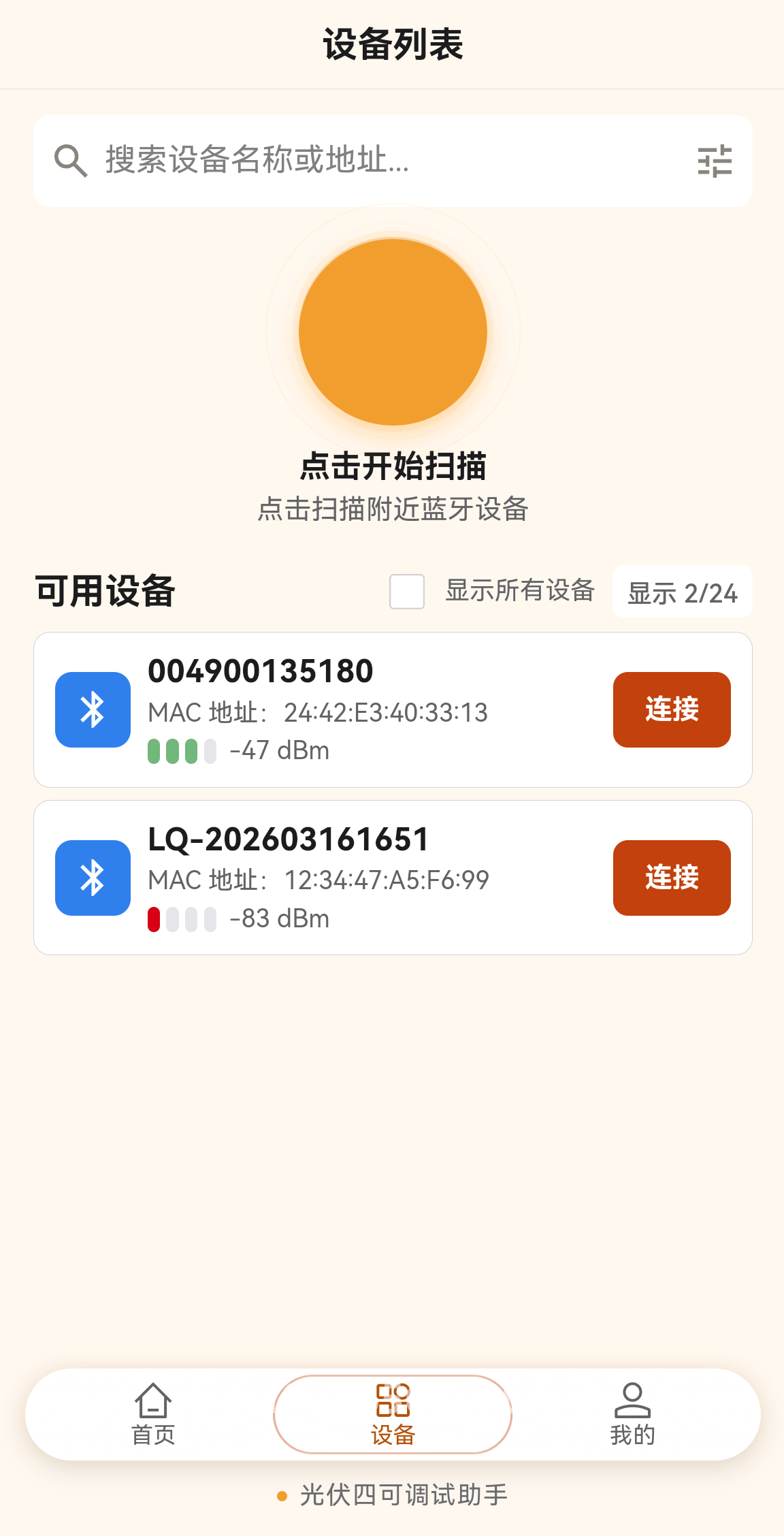

图：扫描完成——两台蓝牙子设备同时出现在列表中，可直接点连接

现场小贴士：在强干扰的逆变器/汇流箱密集区，先用默认筛选找到目标设备，再切换”全部显示”做一次环境扫描，可以快速识别同频段内的非项目设备。

---

3 协议转换器

点击列表中 004900135180 的”连接”后，进入协议转换器页面。这是领祺蓝牙四可调试助手的核心调试场景。

• 字段级读取入口：页面为每个字段提供独立的”读取”按钮
• 一键读取：提供”一键读取”快捷按钮，把当前页所有字段批量读回，读取结果直接回填到字段行
• 现场基线建立：读取完成后可直接保存基线，作为后续比对和验收依据

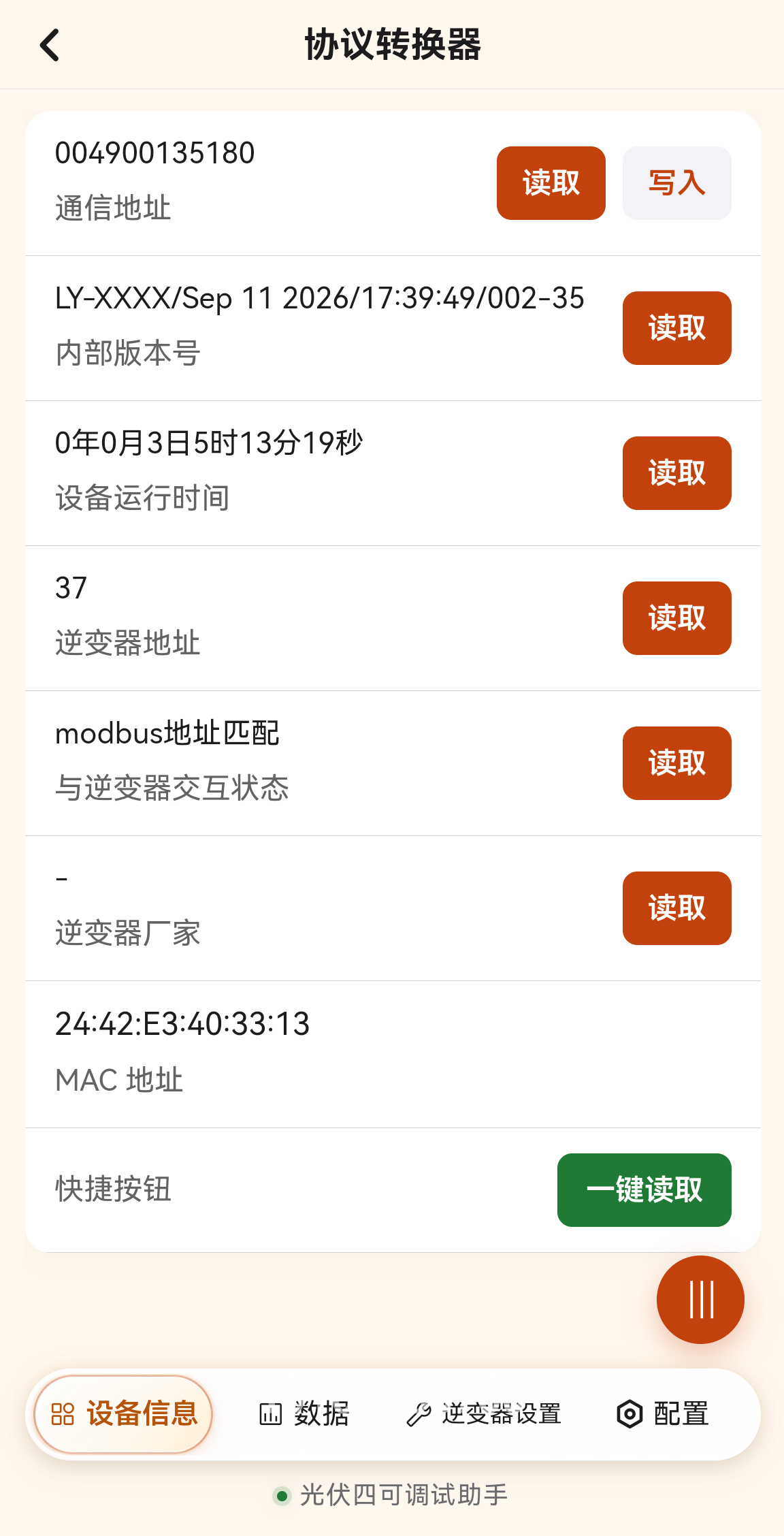

图 4：一键读取设备信息

在配置写入环节，可以直接选择变送器厂家品牌进行写入，无需手动编辑复杂点表：

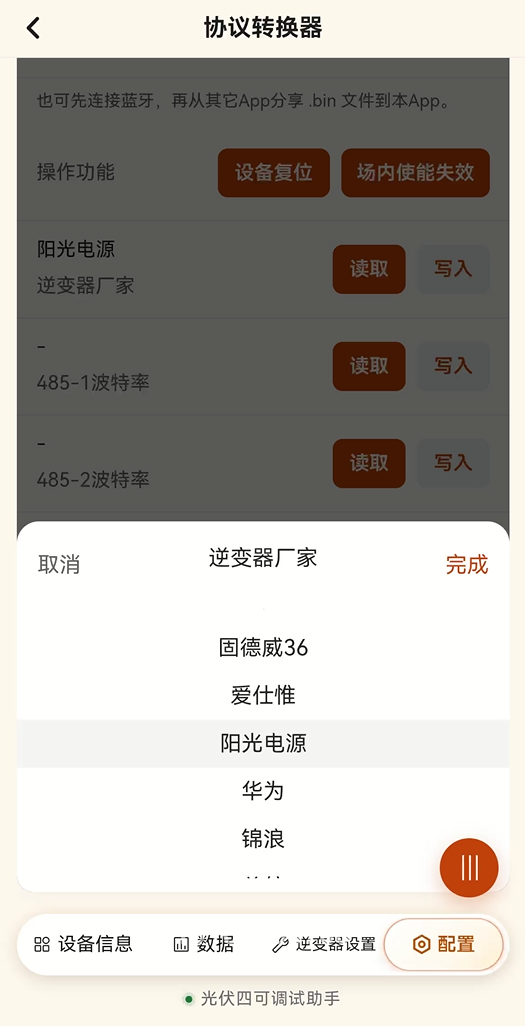

图 5：可直接选择变送器厂家进行写入，无需复杂点表配置

这一设计把传统上位机里”找点表—配地址—组报文—下发—校验”的链路，简化为”选厂家—写入—回读验证”三步，显著降低现场调试人员的协议门槛。

---

4 PBox 管理工具

蓝牙链路建立后，可以进入 PBox 网关管理工具，覆盖网关侧的全部运维任务。同一时间只能连接一个设备，断开已连接的设备后，重新扫描并连接新的网关（例如 LQ-202603161651）。应用读取网关信息后进入 PBox 管理工具，网关编号显示为 202603161651，连接状态为”已连接”。

设备信息菜单

新增展示**“获取网关信息”和”获取卡口信息”**两大类：

信息类别	读取字段	用途
获取网关信息	网关编号、模块型号、软硬件版本	设备档案、固件/硬件版本核对
获取卡口信息	SIM 状态、网络状态、信号强度、运营商、网络类型、IP、DNS	链路质量诊断、远程排查

具体数值随现场设备和网络环境变化，强信号、低时延、运营商 APN 正确是验收通过的三大基准。

PBox 四类任务组织

PBox 管理工具按以下四类任务组织功能：

1. 设备信息：查看网关与卡口基础资料、SIM/网络状态
2. 网络配置：APN 设置、Ping 测试、端口探测
3. 数据查看：信道状态、信道监测、实时值
4. 系统管理：串口调试、工程配置读取、文件下发、重启设备

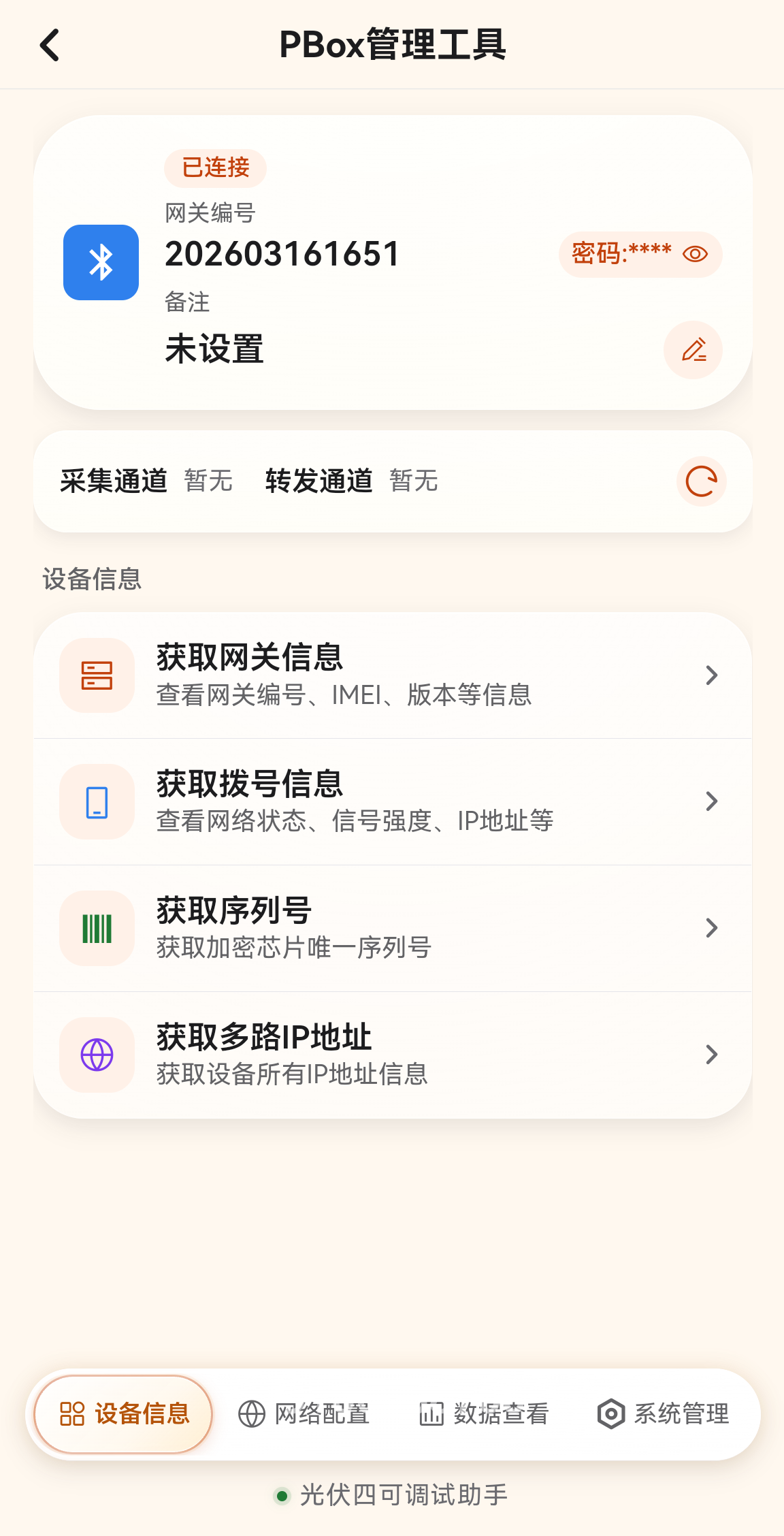

图 6：设备信息菜单——获取网关信息、获取卡口信息等

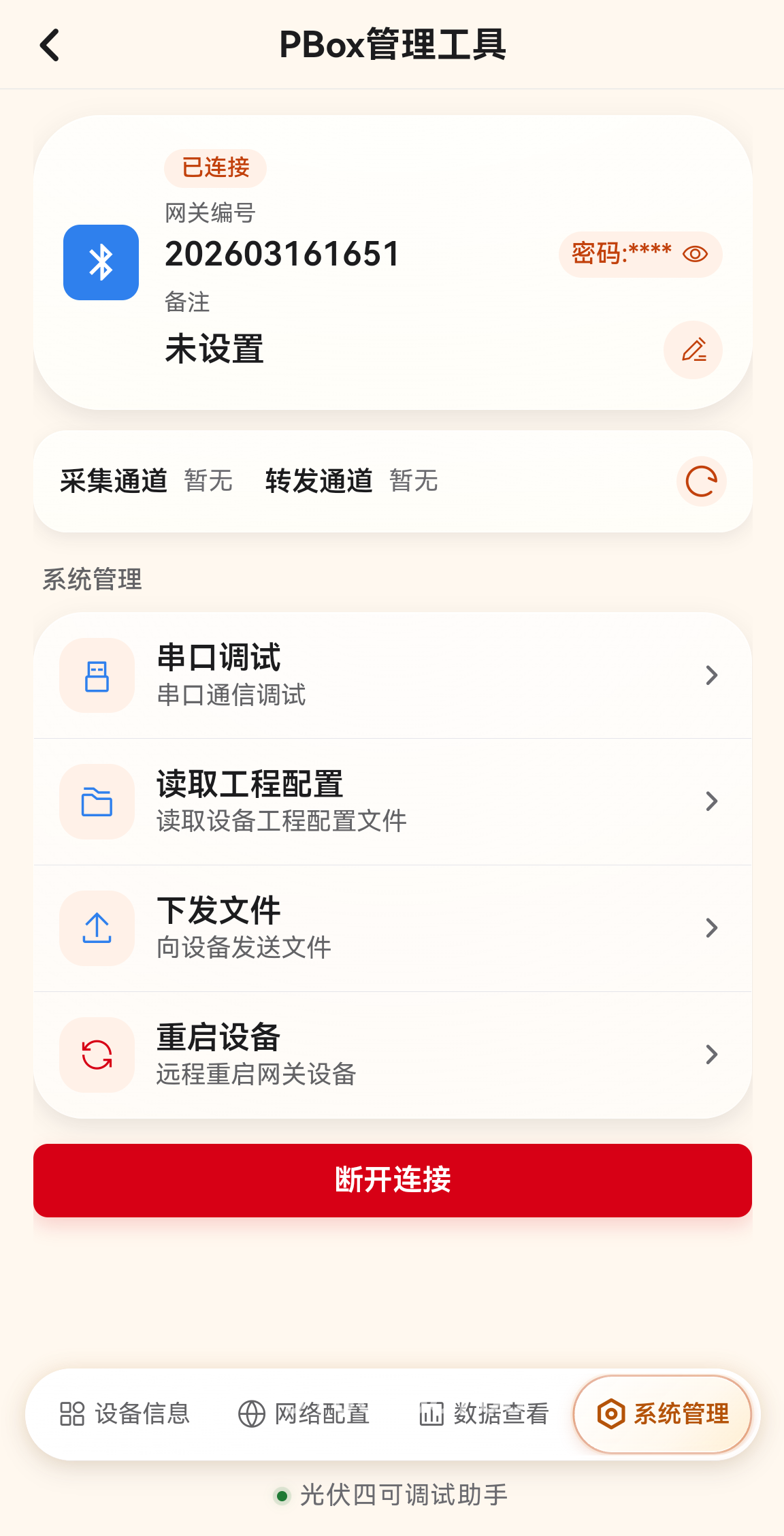

图 7：系统管理——串口、工程文件、下发和重启入口

---

5 网络与串口工具

连接网关后，现场人员可以在同一应用内继续处理网络和串口问题，不需要在手机与其他工具之间来回切换。

网络配置

• 查看或修改 APN
• 执行 Ping 和端口探测
• 适合定位 SIM、IP、链路和服务端口问题
• 与”获取卡口信息”联动，先看物理层状态再做主动探测

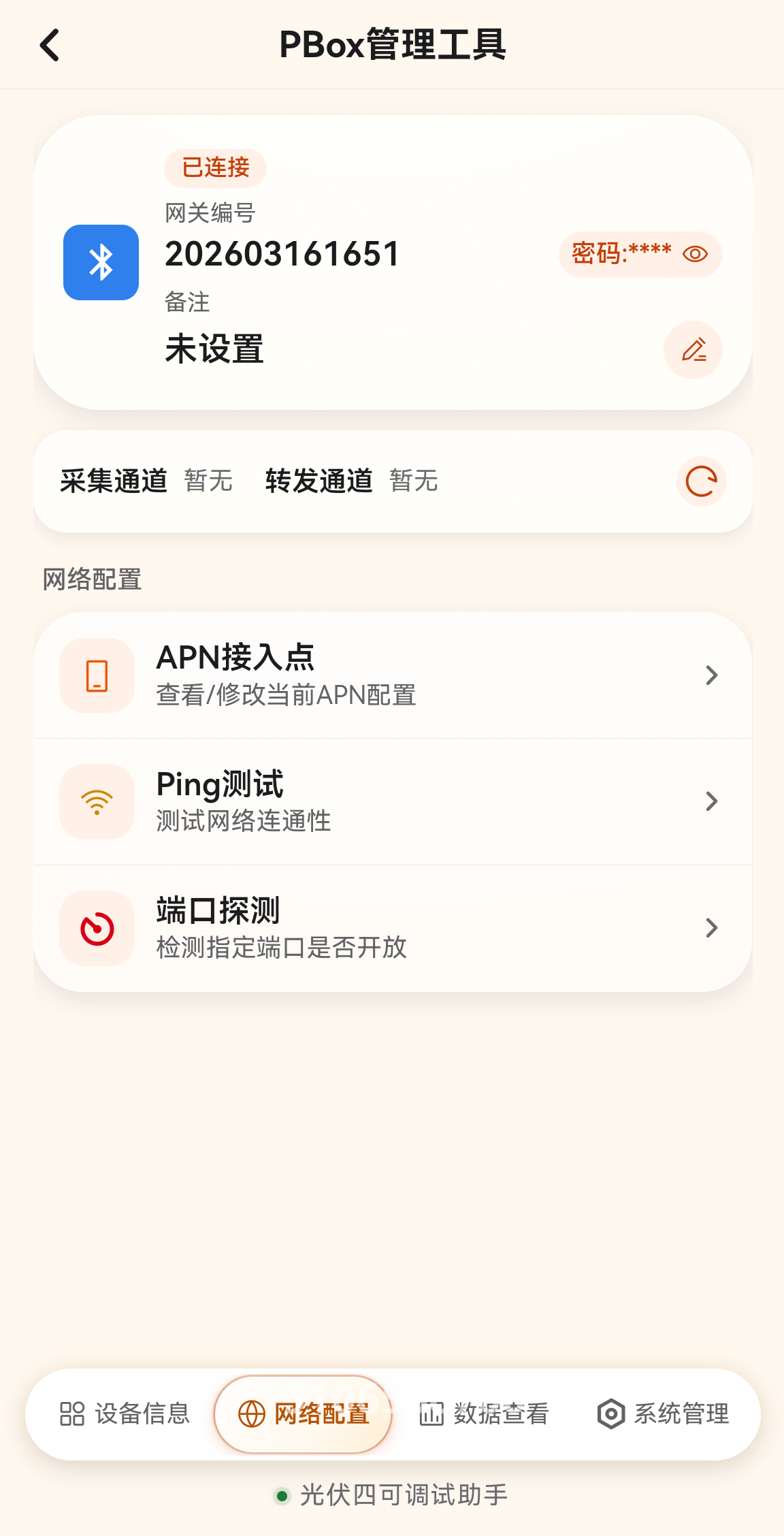

图 8：网络配置——APN、Ping 和端口探测

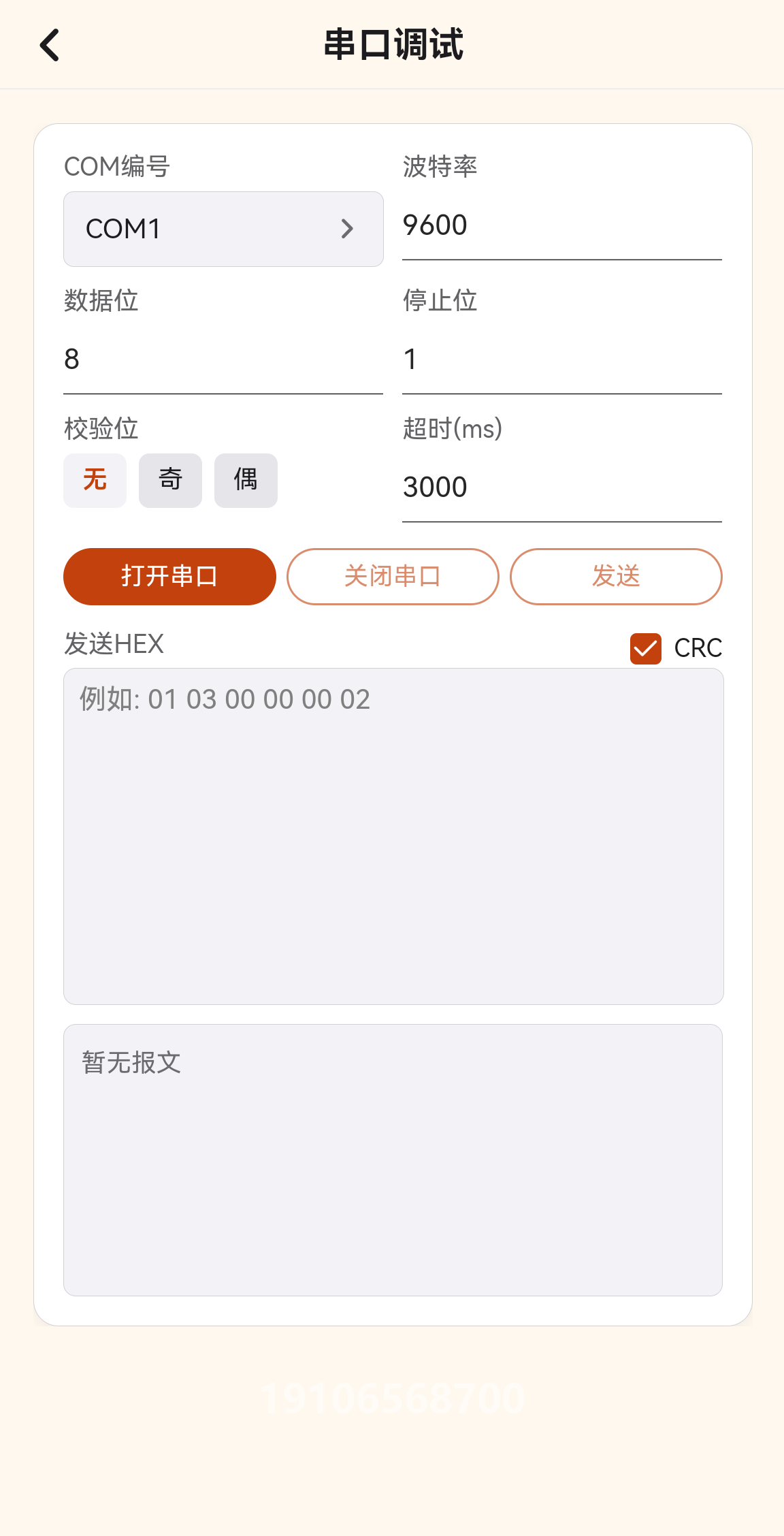

串口调试

支持完整串口参数配置：

参数项	取值范围
COM	串口选择
波特率	常用 9600/19200/115200 等
数据位	7/8/9
停止位	1/1.5/2
校验位	None/Odd/Even/Mark/Space
超时	自定义毫秒
CRC	启用/禁用 + 算法选择

同时提供文本/HEX 双格式收发区域，可手动组织报文进行发送——这对复现上位机下发、排查协议兼容性问题尤其关键。

文件与工程

• 读取工程配置文件：获取当前网关工程参数
• 下发 JSON/BIN 文件：按授权向网关写入配置或固件
• 与”在线升级”中的微信文件通道协同

---

6 典型现场工作流

把以上能力串联起来，标准的现场调试流程如下：

1. 进场扫描 → 默认筛选锁定目标设备，必要时切换”全部显示”核对环境
2. 蓝牙连接 → 进入设备信息/协议转换器页面
3. 一键读取基线 → 把设备信息、数据、变送器设置一次性读回，建立现场基线
4. 写入项目配置 → 选择变送器厂家，直接写入，避免复杂点表
5. 切换网关 → 断开蓝牙子设备，连接 LQ-202603161651 等 PBox 网关
6. 网关验收 → 设备信息/网络配置/数据查看三层确认
7. 抓取报文 → 串口调试区手动收发，文本/HEX 格式记录通讯流
8. 在线升级 → 通过微信文件下发固件或工程文件
9. 留存结果 → 基线读数、配置变更、报文截图统一归档

整个流程无需携带笔记本电脑，把链路验收与运维集中到一部手机。

---

7 FAQ

Q1：蓝牙四可调试助手支持哪些品牌/型号的变送器？ A：内置主流变送器厂家品牌库，覆盖光伏与新能源现场常见的电量、温度、辐照度、气象等变送器。具体品牌列表随版本迭代更新，可在协议转换器页面的”配置—选择厂家”中查看。

Q2：是否支持非 LQ/GW 开头的设备？ A：支持。设备页默认仅显示 LQ/GW 或已识别为 default 的设备以减少现场共查。如需连接其他品牌蓝牙子设备，可勾选”显示所有设备”后选择目标。

Q3：同一时间能同时连接多台蓝牙子设备吗？ A：不可以。蓝牙协议在同一手机端仅维护一条主链路，应用在同一时间只允许连接一个设备。如需切换，请先在设备页断开当前连接，再扫描并连接下一台。

Q4：在线升级的固件从哪里来？ A：可通过微信文件直接选择下发的 JSON/BIN 文件，前提是文件已通过授权校验。手机端也支持下载工程文件，便于现场备份与回滚。

Q5：抓取到的报文如何导出？ A：串口调试区支持文本和 HEX 两种格式的收发显示。现场可截图留存，或结合”在线升级”中的工程文件下载，把会话记录统一打包到本地。

Q6：PBox 网关侧的 SIM/IP 信息多久刷新一次？ A：“获取卡口信息”为按需读取，数值随现场设备和网络环境变化。建议在信号波动或链路异常时手动触发一次刷新，与 Ping/端口探测交叉验证。

---
