河南内乡1.5MW屋顶分布式光伏项目PBox6218Ee 5G融合终端调试交付案例
一、项目概述
项目名称：河南内乡联牧380V光伏项目
项目所在地：河南省南阳市内乡县湍东镇
项目首次实施时间：2026年9月
建设规模：屋顶分布式光伏发电系统，装机容量 1.5MW

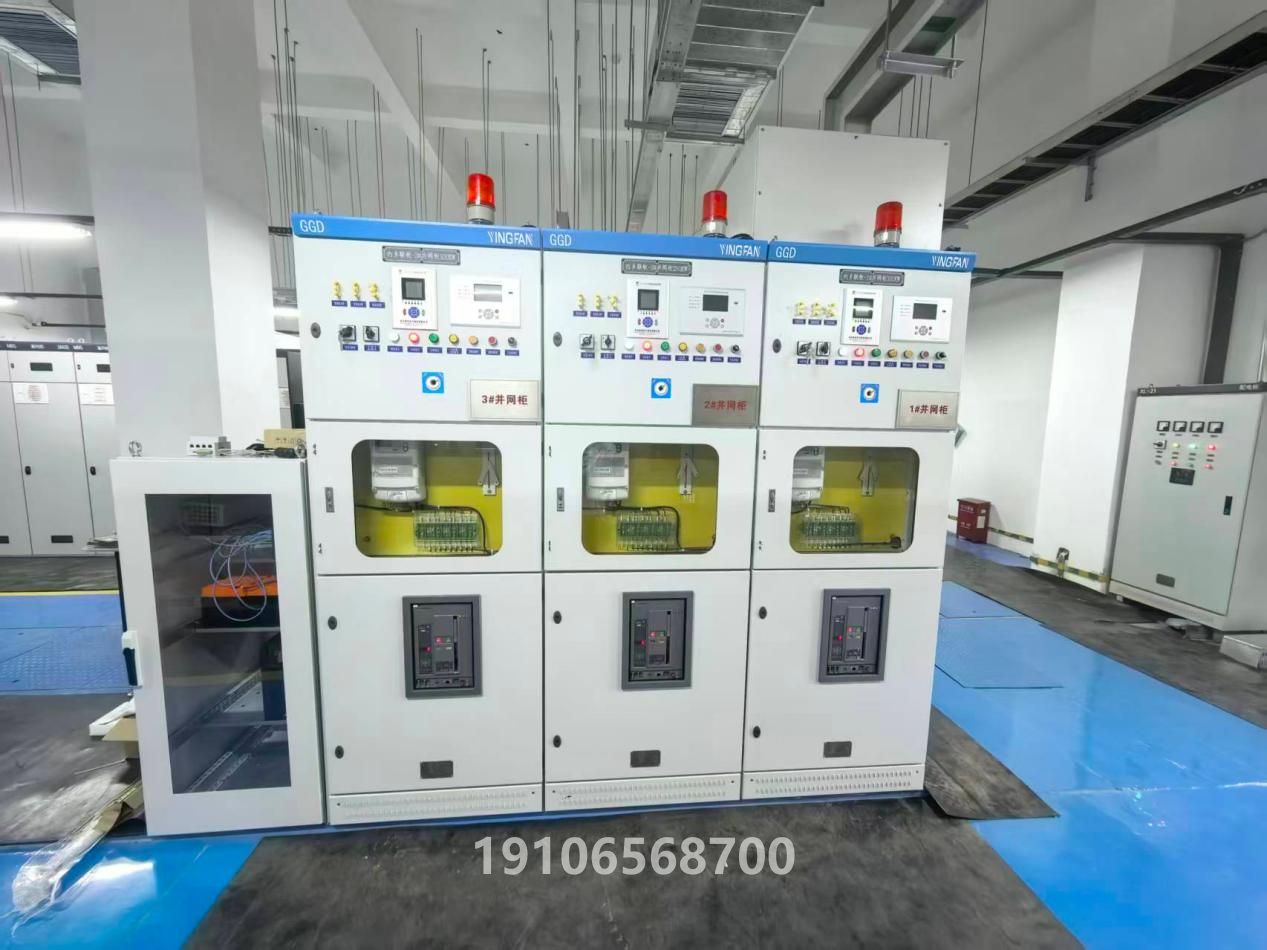

并网电压等级：低压 380V 多并网点接入厂区低压母线
远动规约：IEC60870-5-104
调度管理单位：国网南阳内乡供电公司配网调度
本项目由内乡县某新能源总包企业在河南南阳某兽药企业厂区内投资建设1座屋顶分布式光伏发电系统，项目计划于 2026年07月23日 开工建设，2026年10月 投产运营。项目建成后，将提高区域新能源消纳能力，提升区域电网运行安全性和稳定性。
项目技术架构
| 项目要素 | 技术参数 |
|---|---|
| 项目地点 | 河南省南阳市内乡县湍东镇 |
| 装机容量 | 1.5MW |
| 接入电压 | 380V 低压多并网点 |
| 远动规约 | IEC60870-5-104 |
| 调度主站 | 国网南阳内乡供电公司配网调度 |
| 数据采集 | 光纤+5G 双链路冗余 |
| 核心通信终端 | 领祺 PBox6218Ee 多合一5G融合终端 |
| 光纤扩展 | 1光4电导轨光纤收发器 |
二、领祺所供产品及设备
本项目由杭州领祺科技提供以下核心产品及服务：
- 领祺 PBox6218Ee 多合一5G融合终端 — 主控通信设备
- 导轨光纤收发器 1光4电 — 光纤到多路电口扩展
- 杭州领祺操控软件部署调试服务
- 所供设备远程调试服务
PBox6218Ee 多合一5G融合终端集成了5G通信、纵向加密、远动通信、采集规约解析、AGC/AVC逻辑等核心功能，可满足分布式光伏并网场景下的”一台一数采、多机一网关”的部署需求。
三、项目调试全流程
3.1 调试前期准备阶段
资料核对与工具准备
核对项目图纸，包含一次接线图、二次通讯原理图、远动信息点表、调度接入方案等关键文档；确认并网点数量、采集点位（逆变器遥测、遥信、开关状态、发电量等）。
核对设备清单：
| 设备/工具 | 数量/规格 |
|---|---|
| PBox6218Ee 多合一5G融合终端 | 1台 |
| 1光4电导轨光纤收发器 | 1台 |
| SIM卡 | 双卡（5G物联网卡） |
| 电源 | DC220V/AC220V |
| 辅助工具 | 网线、光纤、笔记本电脑、调试软件、串口线、测线仪 |
确认前置条件：光伏一次设备、逆变器已上电，二次供电正常；调度侧已开通通道、分配IP、开放104远动通道，点表双方确认完成。
硬件外观与接线检查
- 5G融合终端、光纤收发器：无运输损坏，电源模块完好
- 光纤链路：光纤收发器光口熔接/跳接到位，1光4电电口布线至融合终端网口，光纤端面清洁，光功率测试合格
- 网线接线：光伏逆变器/采集装置网口→1光4电收发器电口→融合终端通讯网口；双SIM卡插入PBox6218Ee卡槽
- 电源接线：终端、光纤收发器接入站内DC220V/AC220V工作电源，确认接地可靠

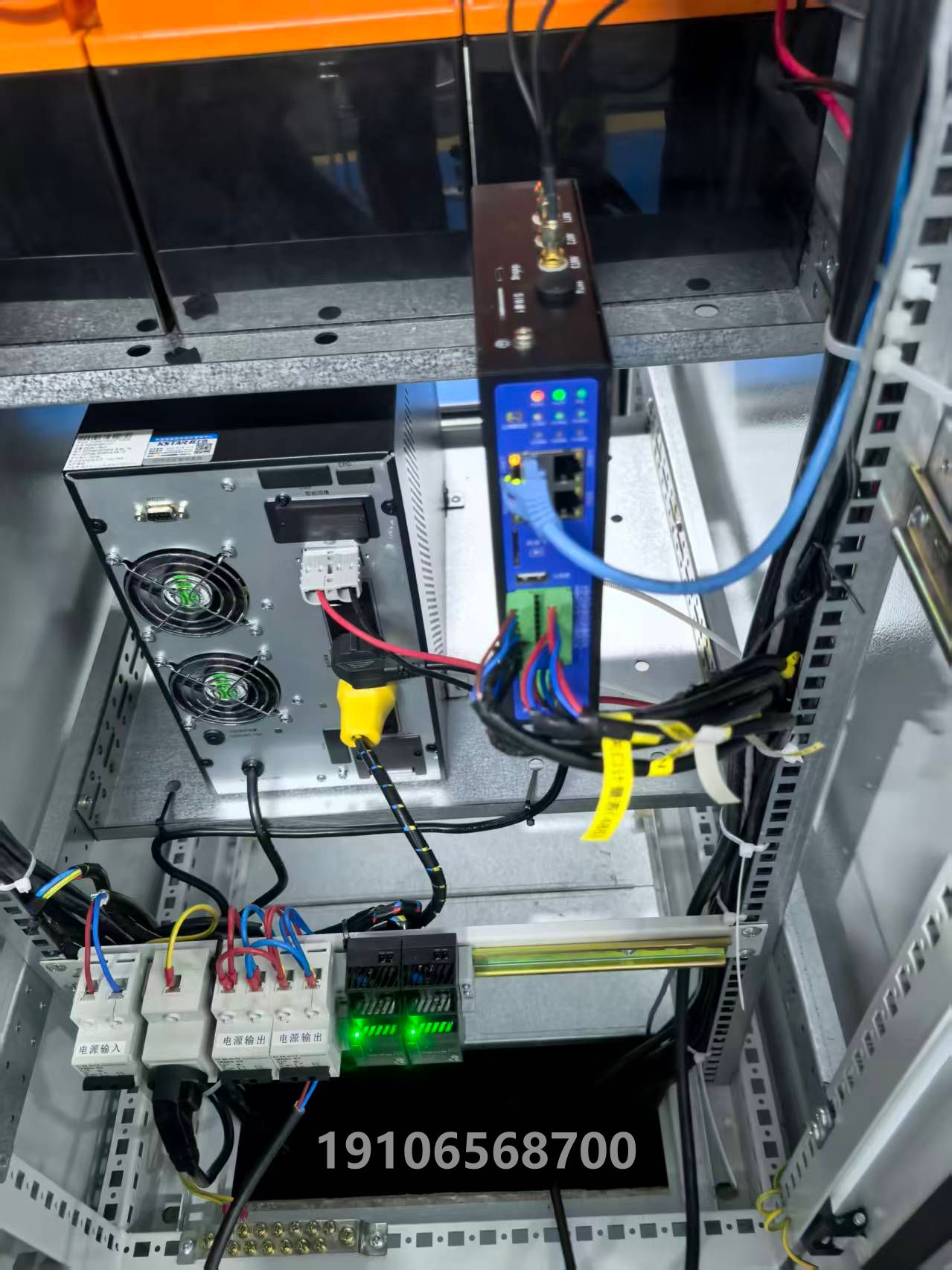

3.2 硬件上电与基础链路调试
分步上电
- 先给导轨1光4电光纤收发器上电，观察电源灯、光链路指示灯
- 再给领祺PBox6218Ee多合一5G融合终端上电，等待设备启动
光纤链路调试（1光4电收发器）
- 查看收发器光信号指示灯，确认光纤链路UP，无光衰告警
- 用光功率计复测光纤损耗
- 测试4路电口：使用测线仪验证电口网线通断，确认逆变器侧采集网络通道物理连通
5G通信链路调试（PBox6218Ee融合终端）
- 登录领祺终端本地调试界面，查看双SIM卡信号强度、5G网络注册状态，两张卡分别接入运营商网络，实现双通道冗余
- 配置终端5G APN、拨号参数，测试外网连通性，ping调度前置服务器IP，确认5G主备通道均可访问调度侧
- 配置纵向加密功能：导入加密证书，完成纵向加密装置身份认证，加密隧道建立，隧道状态正常无断连告警
3.3 采集侧配置调试（光伏逆变器数据采集）
- 登录杭州领祺PBox6218Ee终端配置页面，选择对应采集规约（逆变器通讯规约）
- 按远动信息点表，添加全部采集点位：逆变器有功、无功、电压、电流、发电量、设备故障遥信、并网状态遥信等
- 下发参数，查看终端实时采集数据：核对遥测数值、遥信状态，与逆变器本地面板数据比对，修正点位偏移、系数错误
- 验证1光4电转发链路：确认逆变器数据通过光纤收发器光纤通道稳定转发至5G融合终端，无丢包、断流
3.4 远动规约与调度通道调试（IEC60870-5-104）
- 在PBox6218Ee终端配置IEC 104远动服务，配置南阳配网调度主站IP、端口，设置心跳、超时参数
- 上传提前确认好的远动点表，将采集到的光伏遥测、遥信数据映射到104远动点号
- 建立104客户端连接，查看终端与调度主站链路状态，确认104链路握手成功，保持长连接
主站联调：配合内乡配网调度，在调度主站核对上送数据：
- 遥测：有功功率、发电量、交直流电压电流，数值刷新正常、误差在允许范围
- 遥信：并网/解列状态、设备告警信号，变位实时上送
- 遥控测试（可选）：本项目380V分布式光伏按需开展
- AGC/AVC功能验证：按照调度要求配置PBox6218Ee内置AGC/AVC逻辑，测试功率调节指令下发、响应上送
3.5 功能验证与冗余测试
| 测试项 | 测试方法 | 预期结果 |
|---|---|---|
| 双SIM卡主备切换 | 手动断开主SIM卡网络 | 自动切换至备用SIM卡，104通道不中断，数据不间断上送 |
| 主备恢复 | 恢复主通道 | 自动切回主通道 |
| 纵向加密可靠性 | 长时间运行观察 | 加密隧道持续在线，无中断、无报文丢失 |
| 逆变器通讯故障模拟 | 断开逆变器通讯网线 | 终端遥信变位，通讯中断告警实时上送调度 |
| 光纤收发器断电恢复 | 断电→恢复 | 链路中断告警上送；恢复后链路自动重建，数据自动恢复上传 |
| 本地监控后台 | 核对实时曲线、事件告警、历史录存 | 功能正常，事件记录完整 |
3.6 资料归档、现场培训与验收
- 资料归档：导出终端配置文件、点表、通道日志，备份存档；整理调试记录、光功率测试记录、104联调记录
- 现场清理：紧固接线，整理光纤网线，固定设备，标识标签
- 现场培训：对电站运维人员做设备指示灯识别、简单故障排查（5G无信号、光纤断链、采集中断）培训
- 调度接入验收：配合国网南阳内乡供电公司完成调度接入验收，提交调试报告，完成系统移交
四、项目技术亮点
4.1 一台终端覆盖全场景
PBox6218Ee多合一5G融合终端集成5G通信、纵向加密、IEC 104远动、逆变器采集规约解析、AGC/AVC逻辑于一体，省去了传统分布式光伏项目中”5G路由器+纵向加密装置+远动网关+数据采集器”多设备堆叠的复杂方案，单台设备即可完成”采集—加密—远动—调度”全链路。
4.2 5G双通道冗余
采用双SIM卡5G物联网卡接入运营商网络，主备通道自动切换，配合纵向加密隧道，保障分布式光伏并网数据稳定可靠上送至调度主站，满足电网安全监控对通信链路的高可用要求。
4.3 380V低压多并网点适配
针对380V低压分布式光伏项目，PBox6218Ee通过配套1光4电导轨光纤收发器实现多路逆变器采集数据汇聚，单台终端即可覆盖多个380V并网点，单站部署成本显著降低。
4.4 IEC 104规约完整支持
终端内置IEC60870-5-104远动服务，可直接对接国网配网调度主站，支持遥测、遥信、遥控（AGC/AVC）三类数据点，调试界面点表映射直观高效。
五、项目实施价值
本项目的顺利投运，体现了领祺科技在分布式光伏并网通信领域的整体方案能力：
- 快速交付：从硬件安装到调度联调完成，PBox6218Ee”开箱即用”的部署模式显著缩短调试周期
- 节省空间：一台终端替代多设备组合，减少机柜占用与运维复杂度
- 安全合规：纵向加密装置内置，符合电网二次安全防护要求
- 运维便利：本地监控+远程调试能力，运维人员可远程定位并处理5G、光纤、采集等现场问题
FAQ
Q1：本项目为什么选择380V低压多并网点接入而不是10kV高压接入？
A：本项目装机容量为1.5MW，属于小型分布式光伏项目，厂区周边具备380V低压母线接入条件，且380V接入可大幅简化并网手续、节省高压并网设备投资。根据GB/T 33593-2017《分布式光伏并网技术要求》，单点容量不超过6MW的项目可选择380V低压并网。
Q2：PBox6218Ee多合一5G融合终端相比传统”5G路由器+加密装置+远动网关”分体方案有哪些优势？
A：PBox6218Ee集成5G通信、纵向加密、IEC 104远动、采集规约解析、AGC/AVC逻辑于一体，硬件集成度更高，可减少设备数量、简化接线、降低故障点；同时支持本地与远程调试，运维效率更高。
Q3：本项目5G通信为什么采用双SIM卡主备冗余设计？
A：分布式光伏并网点通常位于厂区或屋顶，4G/5G公网信号存在不稳定风险，双SIM卡主备冗余可在主通道异常时自动切换至备用通道，保障104链路不中断、调度数据不丢失，满足电网安全监控对通信链路高可用的要求。
Q4：纵向加密装置在本项目中起到什么作用？
A：根据电网二次安全防护要求，分布式光伏并网数据通过电力调度数据网传输时必须经过纵向加密。PBox6218Ee内置纵向加密功能，可建立加密隧道保障调度数据在公网5G链路上的安全传输。
Q5：本项目AGC/AVC功能如何实现？
A：PBox6218Ee内置AGC/AVC逻辑，调度主站下发功率调节指令后，终端按预设策略协调各并网点逆变器出力，实现有功功率调节（AGC）和电压无功控制（AVC），满足电网调度的功率管理要求。
Q6：项目验收中如何验证104链路稳定性？
A：通过长时间在线运行观察加密隧道持续在线状态；手动模拟主备SIM卡切换、逆变器通讯中断、光纤收发器断电等故障，验证链路自动重建和数据恢复能力；同时配合调度主站联调，核对遥测、遥信数据刷新和上送的实时性与准确性。
