IEC 61850智能网关产品宣传:面向智能变电站与新型电力系统的边缘通信枢纽,GOOSE端到端时延<4ms、SV传输<3ms、双网冗余即插即用
2026年10月10日 领祺科技产品资料:IEC 61850智能网关(产品手册版 2026.10.09)作为”现场设备→上层平台”之间的边缘通信枢纽,向下统一采集IEC 61850智能电子设备(IED),向上对接调度运维平台/云平台,在边缘侧完成协议转换、数据治理与时钟同步;支持MMS报告/日志采集、GOOSE订阅/发布/变位重发、SV采样值接收解析、SCL(SCD/CID)模型一键导入自动建模,提供GOOSE端到端时延<4ms、SV传输<3ms的毫秒级实时闭环能力,全面兼容x86/ARMv7 CPU架构,运行于GNU/Linux 4.1.15。
- 手册版本:2026.10.09
- 适配场景:智能变电站 / 新能源场站 / 工业园区 / 机场与码头等关键基础设施
- 核心定位:现场设备 ↔ 上层平台的边缘通信枢纽,屏蔽底层IED差异,让上层系统专注于业务应用
一、应用场景:变电站、新能源场站、工业园区通信环节普遍存在的痛点
随着智能变电站与新型电力系统建设推进,变电站、新能源场站及工业园区的通信环节普遍存在以下问题:
- 信息孤岛问题突出——现场设备厂家众多,既有南瑞、四方、许继等主流保护/测控厂家,也有ABB、施耐德、GE、西门子、AREVA等进口品牌,规约林立,形成一座座”信息孤岛”,接入困难。
- 传统规约语义不统一——传统101/102/103等规约语义不统一,建模与协调周期长、成本高,难以支撑新型主体的快速接入。
- 多类数据分散上传、实时性难保障——开关量、模拟量、录波、保护动作等多类数据分散上传,实时性难以保障。
- 站控层与过程层设备协同困难——站控层与过程层设备协同困难,难以支撑智能变电站的即插即用。
现场需求:需要一台能向下统一采集IEC 61850智能电子设备、向上对接调度运维平台,并在边缘完成协议转换与数据治理的智能网关。

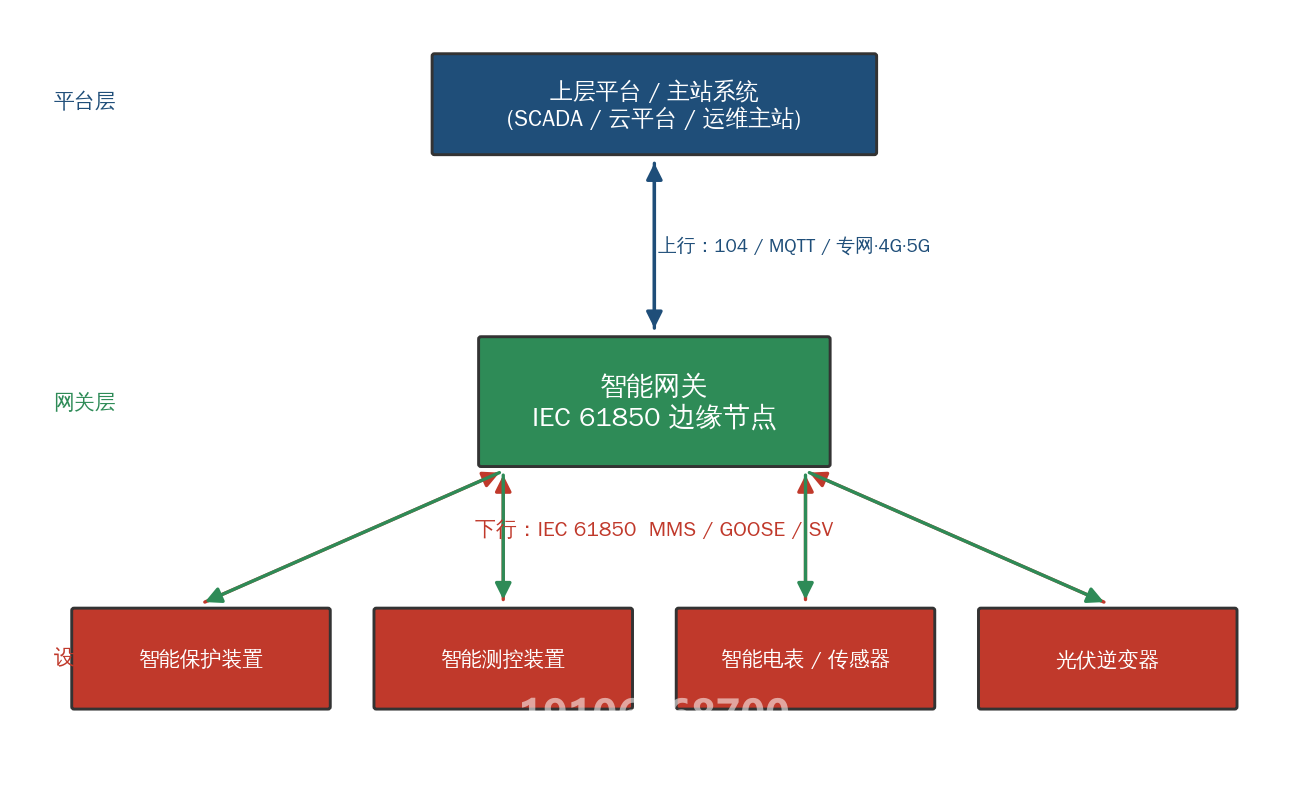

本产品正是面向这一需求而设计,作为”现场设备→上层平台”之间的边缘通信枢纽,屏蔽底层IED差异,让上层系统专注于业务应用。
二、产品概述:基于IEC 61850协议的边缘互联与数据治理
本产品的核心能力是基于IEC 61850协议的边缘互联与数据治理:
- 向下支持:MMS报告/日志、GOOSE(面向通用对象的二元事件)、SV采样值传递
- 向上支持:104、MQTT等规约对接主站与云平台
2.1 三大核心能力
| 能力维度 | 核心功能 | 关键技术指标 |
|---|---|---|
| 设备接入 | 自动发现与建模,完成智能保护装置、测控装置、电表等IED的即插即用接入 | 支持多厂家IED,语义统一 |
| 协议转换 | IEC 61850与104/MQTT等规约双向映射,语义与数据一一对应 | 支持MMS/GOOSE/SV↔104/MQTT |
| 数据治理 | 在边缘侧完成数据筛选、品质判断、时戳同步与本地缓存 | 减少无效上送、断点续传 |
2.2 实时性能指标
本产品可快速响应上层指令与现场事件:
- 采集侧:提供快速扫描与报告订阅策略,显著提高实时数据刷新率
- 下发侧:针对GOOSE支持变位重发与心跳检测,链路异常可在毫秒级告警
- 一般组网下现场事件端到端时延:可稳定控制在角级以内
- GOOSE端到端时延:<4ms
- SV传输时延:<3ms
2.3 模型配置与调试
本产品提供完备的IEC 61850模型配置与在线调试能力,可通过SCL(SCD/CID)导入自动完成建模,满足各种智能变电站与机场/码头现场的接入需求,顺利通过现场联调测试。
三、主要功能:6大核心能力覆盖IEC 61850全栈场景
| 序号 | 核心功能 | 功能说明 |
|---|---|---|
| 1 | IEC 61850 MMS报告/日志采集与上传 | 周期性报告、事件驱动报告、日志上传,数据完整可控 |
| 2 | GOOSE订阅、发布与变位重发 | 面向通用对象的二元事件高速传输,支持变位重发与心跳检测 |
| 3 | SV采样值接收与解析 | 采样值高速接收与解析,适配电子式互感器/合并单元 |
| 4 | SCL(SCD/CID)模型导入与自动建模 | 一键导入ICD/SCD文件,自动完成IED建模 |
| 5 | IEC 61850与104/MQTT协议双向转换 | 边缘侧协议网关,贯通IEC 61850与电力调度/云平台 |
| 6 | 边缘数据治理、时钟同步与断点续传 | 数据筛选、品质判断、时戳同步、本地缓存、断点续传 |
四、部分功能图示:从ICD导入到MMS链路监控的完整可视化

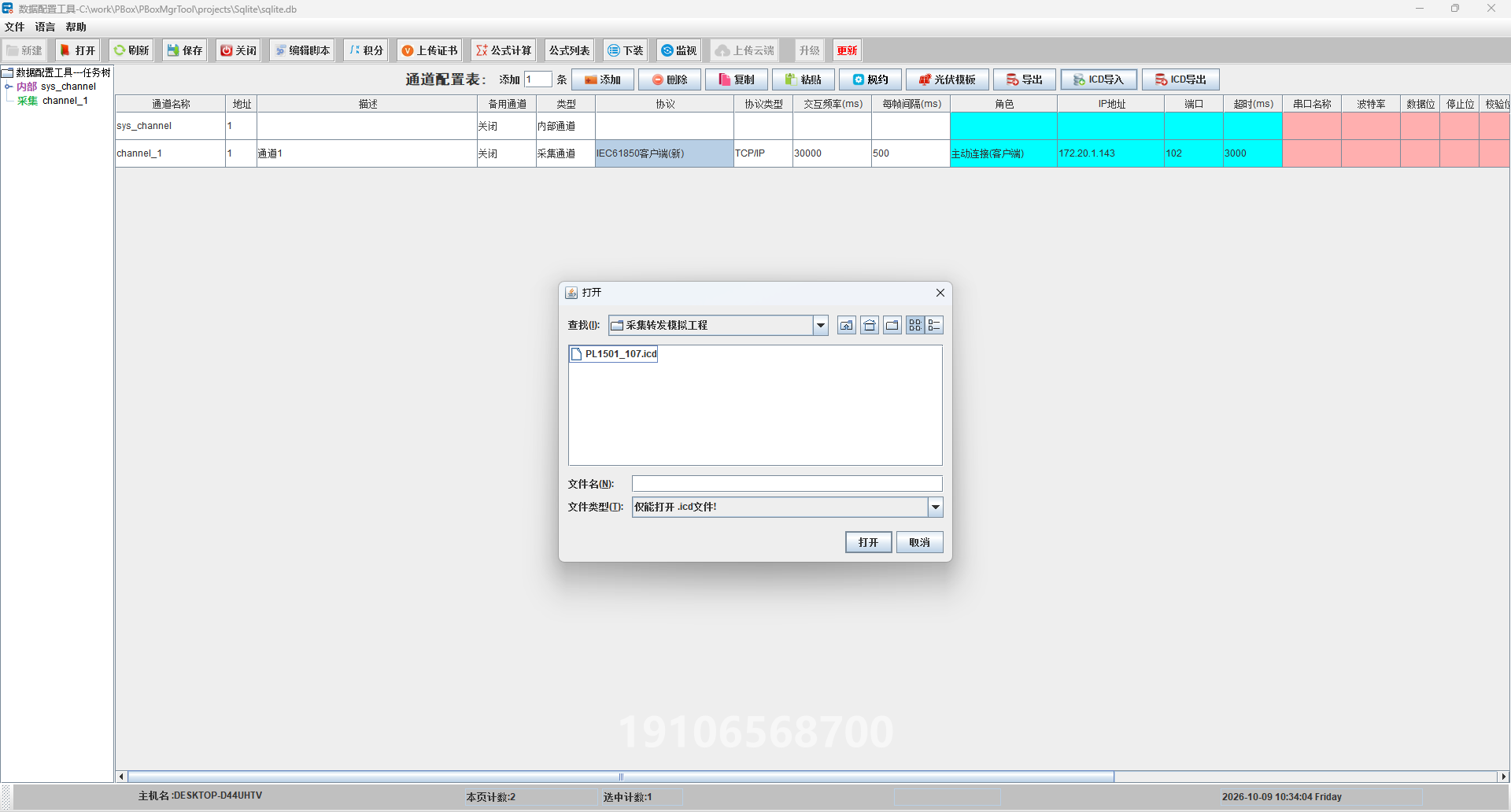

4.1 ICD文件导入
支持厂商ICD配置文件一键导入,自动解析数据模型,大幅降低集成调试周期。

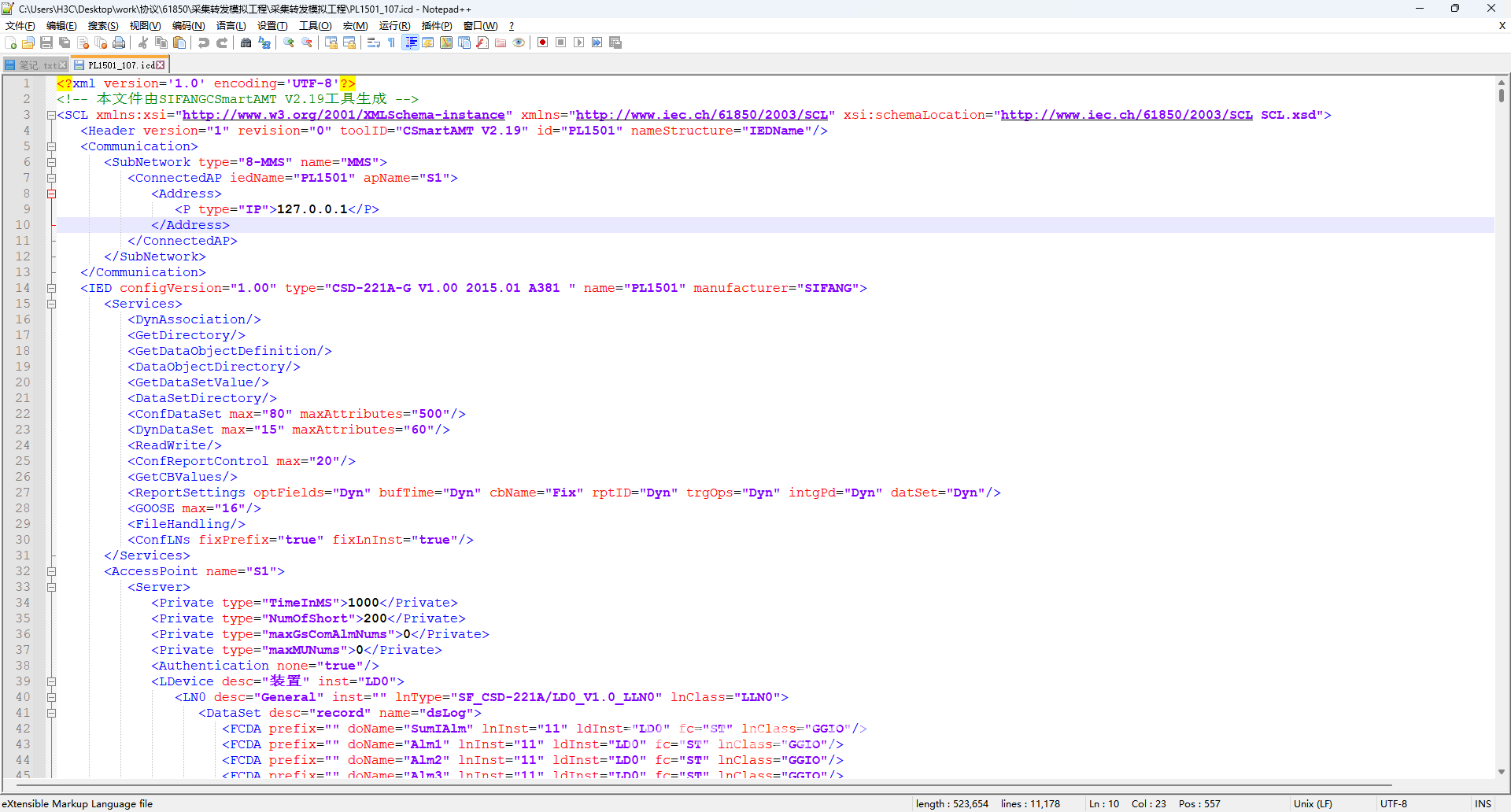

4.2 导入的ICD文件
导入完成后系统自动展示ICD文件中的逻辑节点、数据对象与数据集结构,支持在线编辑与校验。

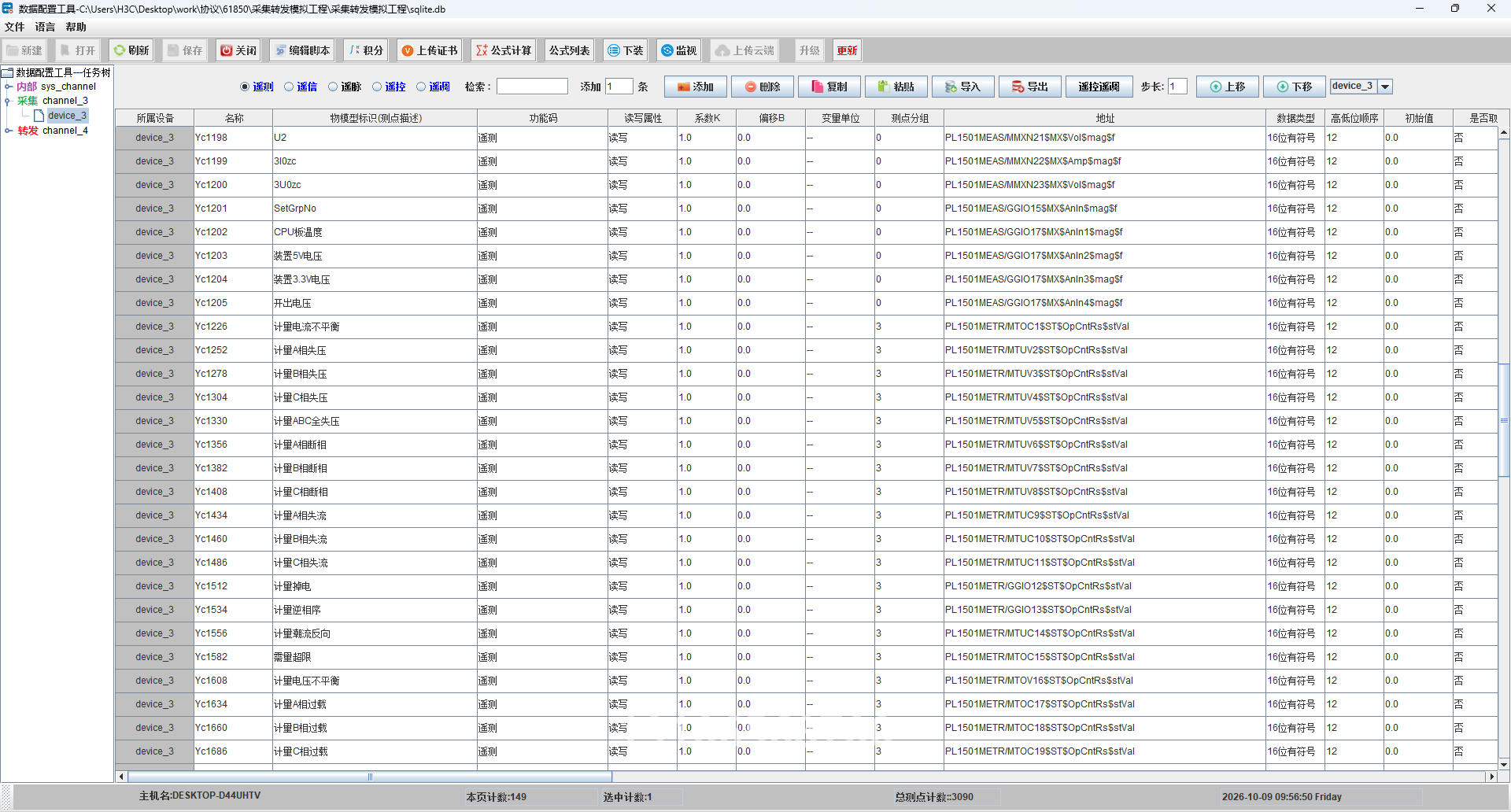

4.3 IEC 61850模型配置工具界面
提供完备的IEC 61850模型配置工具,支持报告控制块、GOOSE控制块、GSE控制、SV控制块的可视化配置。

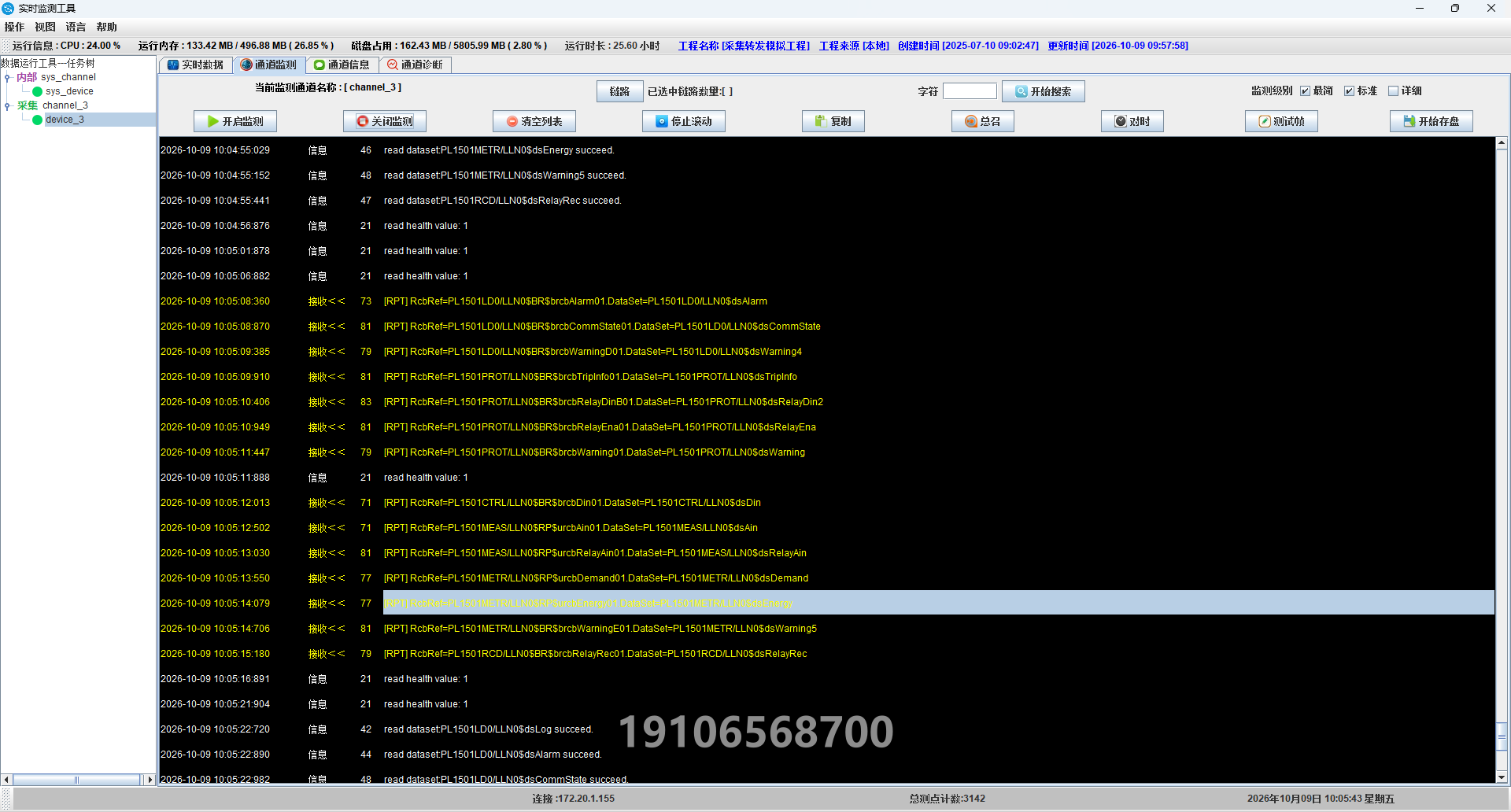

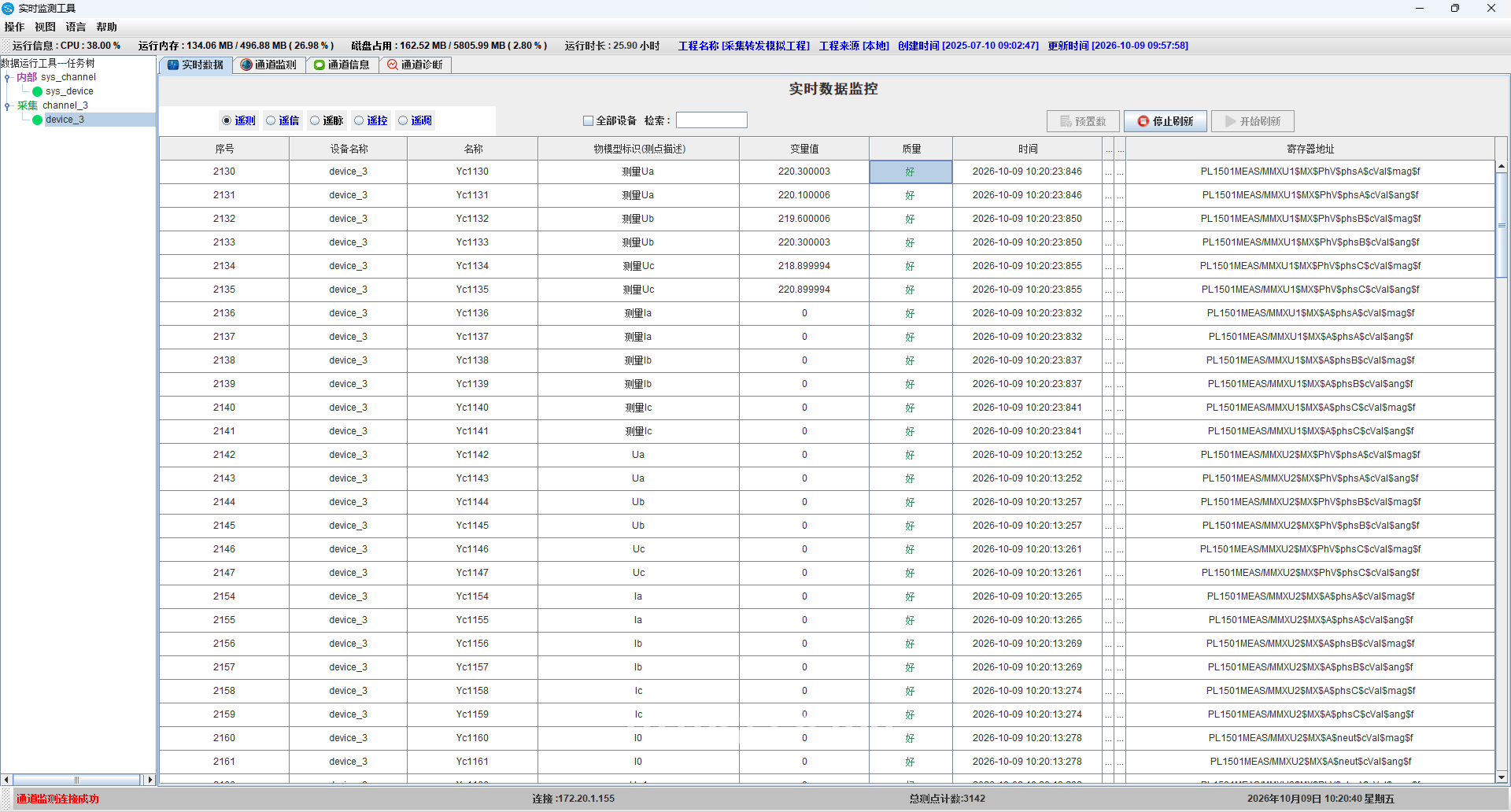

4.4 MMS链路实时监视
实时显示MMS链路状态、数据集订阅情况与数据更新频率,便于现场调试与故障定位。
4.5 MMS通道监视报文
提供完整的MMS报文捕获与解析能力,支持逐字节分析与流量统计,符合IEC 61850-10一致性测试要求。
五、支持设备信息:双CPU架构 + 工业级Linux内核
| 配置项 | 规格参数 |
|---|---|
| CPU架构 | x86 / ARMv7(双架构支持,适配工控机/嵌入式硬件平台) |
| 系统版本 | GNU/Linux 4.1.15(工业级Linux内核,长期稳定支持) |
硬件灵活性:支持主流工控机厂商(研华、研祥、西门子等)与嵌入式ARM平台,满足不同现场的部署形态需求。
六、产品特点:配置简单、即插即用、毫秒级、安全冗余
| 序号 | 产品特点 | 价值说明 |
|---|---|---|
| 1 | 配置简单方便 | 支持模型文件一键导入自动建模,SCL(SCD/CID)导入即可生成IED拓扑,大幅压缩调试周期 |
| 2 | 即插即用,语义清晰 | 屏蔽多厂家设备差异,统一数据语义,上层系统无需逐厂家适配 |
| 3 | 实时性高,毫秒级 | GOOSE端到端<4ms、SV传输<3ms,边缘轻量化部署,显著提升实时控制能力 |
| 4 | 安全冗余完备 | 双网冗余、心跳检测、品质标记,控制逻辑完备,满足电力关键基础设施可靠性要求 |
七、典型应用:智能变电站、新能源场站、工业园区
7.1 智能变电站通信改造
面向110kV/220kV智能变电站,作为站控层与过程层之间的边缘通信枢纽,统一接入保护、测控、合并单元、智能终端等IED,向上对接调度主站/运维主站。
7.2 新能源场站接入
面向风电场、光伏电站、储能电站,作为场站内部多厂家逆变器/PCS/BMS/AGC/AVC的统一接入网关,向上对接电网调度或集团运维平台。
7.3 工业园区多能协调
面向工业园区源网荷储一体化场景,统一接入园区内分布式能源、储能、可调负荷,支持需求响应、虚拟电厂(VPP)接入。
八、FAQ:关于IEC 61850智能网关的常见问题
Q1:IEC 61850智能网关与传统101/102/103规约转换网关的核心差异是什么?
A:传统101/102/103规约采用面向比特/字节的简单语义,每个数据点需手工映射,跨厂家设备接入需逐点配置;IEC 61850智能网关基于面向对象的数据模型(SCL/SCD/CID),通过ICD文件一键导入即可自动完成建模,语义清晰、即插即用,大幅降低多厂家IED接入成本。
Q2:GOOSE端到端时延<4ms、SV传输<3ms在一般组网下如何实现?
A:本产品在边缘侧轻量化部署,通过快速扫描与报告订阅策略提高实时数据刷新率,GOOSE支持变位重发与心跳检测确保链路异常毫秒级告警,SV采样值采用高速并行解析,在一般组网条件下可稳定达到GOOSE<4ms、SV<3ms的传输时延。
Q3:支持哪些CPU架构与操作系统?
A:本产品支持x86与ARMv7双CPU架构,运行于GNU/Linux 4.1.15工业级Linux内核,可适配主流工控机厂商(研华、研祥、西门子等)与嵌入式ARM平台,满足不同现场的硬件部署形态需求。
Q4:如何实现断点续传与数据完整性保障?
A:本产品在边缘侧提供数据筛选、品质判断、时戳同步与本地缓存能力,支持断点续传机制,网络恢复后自动补传中断期间的关键遥测、遥信与SOE事件,确保数据完整性;同时支持双网冗余与心跳检测,链路异常可在毫秒级告警。
Q5:支持哪些主流IED厂家设备?
A:本产品作为边缘通信枢纽,基于IEC 61850标准协议,可对接国内外主流保护/测控厂家设备,包括南瑞、四方、许继等国内厂商,以及ABB、施耐德、GE、西门子、AREVA等进口品牌,通过SCL(SCD/CID)导入自动完成建模,屏蔽底层设备差异。
